Компания "Надежные окна" является представителем завода Стеклопласт г. Днепропетровск и совместно с заводом представляем наш бренд по профильным системам ПВХ для металлопластиковых окон, дверей и балконов.

Наши брендированные профиля - Green , Green+ , Yellow , Orange , Energeto

Характеристики

Green

Green+

Yellow

Orange

Energeto

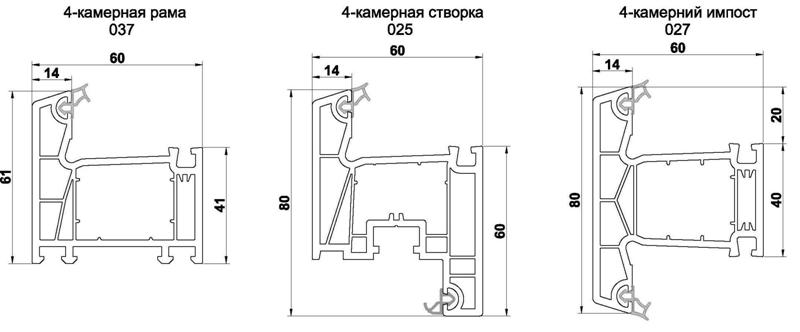

Количество камер, шт

4

5

3

5



Монтажная ширина рама, мм

60

70

60

70

70

Высота наружной стенки рамы, мм

61

66

65

70

70

Высота вну
тренней стенки рамы, мм

51

56

55

60

60

Толщина наружной стенки (класс системы), мм

2.7 (В)

2.7 (В)

3.0 (А)

3.0 (А)

3.0 (А)

Страна производитель

Украина, Днепропетровск

Украина, Днепропетровск

Украина — рама, створка, импост.
Германия — штапик, соединители, расширители, входная, межкомнатные группы.

Украина — рама, створка.
Германия — импост, штапик, соединители, расширители.

Германия

Возможность ламинирования

Внутренняя, наружная, 2-сторонняя

Внутренняя, наружная, 2-сторонняя

Внутренняя, наружная, 2-сторонняя, в массе.

Внутренняя, наружная, 2-сторонняя, в массе.

Не возможности.

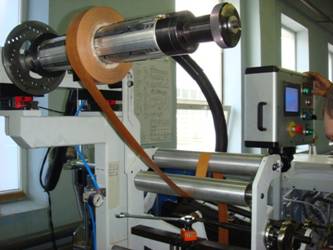

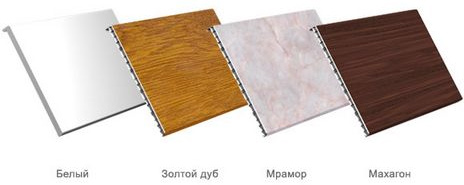

Пленка для ламинации

Sky Cool Color, 13 цветов. 30% отражения солнечного света

Sky Cool Color, 13 цветов. 30% отражения солнечного света

Sky Cool Color, 13 цветов. 30% отражения солнечного света

Sky Cool Color, 13 цветов. 30% отражения солнечного света



Уплотнитель

Коэкструдированный (катанный)

Коэкструдированный (катанный)

Коэкструдированный (катанный)

Коэкструдированный (катанный)

Коэкструдированный (катанный)

Цвет уплотнителя

Серый

Серый

Черный (серый)

Светлосерый (черный)

Светлосерый

Армирование

1.2 мм

1.2 мм

1.2 мм

1.4 мм

нет

Рекомендации к остеклению

Нежилые помещения, офисные, тендерные заказы

Нежилые помещения, офисные, тендерные заказы

Жилые, офисные

Жилые, офисные

Жилые



Белая профильная система имеет линейное расширение при перепаде температур 20 градусовдо 1 мм, цветная до 2 мм. Белый профиль нагревается до 40 градусов, цветной профиль до 70 градусов.



Аназил балконной, входной, межкомнатной групп.

Характеристики

Балконная

Межкомнатная

Входная

Ширина створки, мм

оконная

Алюпласт — 90, ВДС - 81

Алюпласт — 120, ВДС - 118

Открывание

Z- образная створка (петли и штапик с одной стороны — открывание в сторону петель — во внутрь)

Z- образная створка (петли и штапик с одной стороны — открывание в сторону петель — во внутрь)
Т — образная створка ( петли и штапик с разных сторон, открывание в сторону петель - наружу)

Z- образная створка (петли и штапик с одной стороны — открывание в сторону петель)

Порог

Пластиковый ( алюминиевый -  нет герметичного прижима, открывание - поворотное)

Алюминиевый ( пластиковый на выбор, но нужно учитывать высоту порога)

Алюминиевый ( пластиковый на выбор, но нужно учитывать высоту порога)

Уплотнитель на нижней горизтали створки



Если дверь используется в качестве входной — необходимо ставить уплотнитель

По умолчанию

Замок



Одноточечный

Рейка (при штульповом открывании — опасная высота 1900 мм — нужно ставить дополнительно ролики). Для одностворчатой двери опасная высота 1700 мм — нужно добавлять прижимы.

Ручка

Оконная

Нажимной гарнитур

Офисная (бублик)

Петли, количество

2- поворотно- открывная створка, 4 — поворотная

4 Оконные

3 Доктор Хан усиленные, есть возможность добавить еще 1.
При весе створки до 80 кг. - облегченные. Свыше — усиленные (указывать).

Назначение

Балконная дверь - гермитичный притвор, при использовании алюминиевого порога  дверь может использоваться в  межкомнатных соединениях.

Главное назначение — не  герметичное межкомнатное соединение. При использовании входной фурнитуры, можно использовать как вхожную, но жесткость конструкции ниже. Не рекомендуется использовать в качестве входной в жилом  помещении.

Главное назначене — входные двери офисов, магазинов. В жилых домах использовать только при наличии тамбура.

Все дверные группы изготавливаются отдельно бригадой под ключ. При этом армир выгибается таким образом, чтобы изначально верхний и нижний углы створки осуществляли притвор, а с помощью ручки — дотягивали прижим.

Используя любую из перечисленных системм, есть возможность изготавливать как развижные системы, так и «гармошки» ( «гармошка» - не герметичный прижим). Заявка подается в ручном режиме менеджеру. Срок просчета заявки до 3-х рабочих дней. Срок изготовления до 4-х недель. Фурнитура просчитывается снабжением.



Характеристики

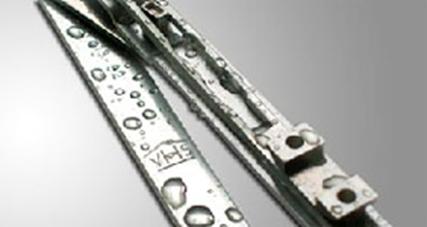

WinkHaus AutoPilot

VHS

Обвязка

Нет пластиковых элементов

Нет пластиковых элементов

Эксентрические ролики

Механические (запатентовано)

Под ключ

Микролифт

Есть возможность выбора (снимает нарузку с петель в закрытом сотоянии стовки,)

По умолчанию

Блокиратор поворота ручки

Идет в связке с микролифтом, упреждает створку от ошибочного действия в открытом состоянии створки

По умолчанию

Петли

Нихняя петля регулируется в 2-режимах

Нижняя петля регулируется  в 3-х режимах

Противовзломный элементы

На нижняй горизонтали рамы (при необходимости можно использовать на всех прижимах)

Нет возможности

Щелевое проветривание ( 1 режим до 3 мм)

При необходимости

Нет возможности

Пошаговое открывание ( 4 режима от 3 до 20 мм)

При необходимости

Нет возможности

Блокиратор поворота створки

При необходимости

Нет возможности

Положение ручки

Обычное и обниженное

Только обычное

Виды открывания

Поворотное, откидное, поворотно-откидное, нижнее откидывание

Поворотное, откидное, поворотно-откидное



























Виды ручек

Назначение

Классическая оконная

По умолчанию комплектуются окна и балконные двери

Ручка - гриф

Используется для возможности открывая створки  с двух сторон. Ручки работают в унисон.

Ручка с замком

Створка не открывается

Замок антидели

Фиксирууется в нижней горизонтал створки, есть вохможность открывать створку на проветривание

Ручка hoppe противовзломная

При высверливании отверстия с тыльной стороны створки нет возможности провернуть ффурнитуру и открыть створку.

Ручка hoppe против высверливания

Ставится дополнительно титановая пластина в области ручки

Ручка - ракушка

С недавних времен - металлическая

Цвет ручек и накладок

Белый, серебрянный, золотой, бронза, коричневый.

Торговая марка  "Надежные окна - Запорожье" являются официальным представителем  предприятие «СтеклоПЛАСТ», на этой страницевы можете познакомится с перечнем нашей брендировнной продукции или посетите фирменный салон по улице Счастливая 11

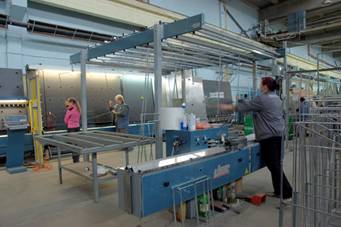

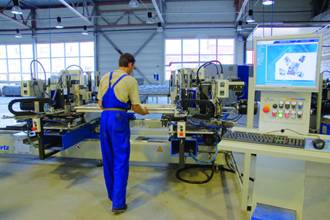

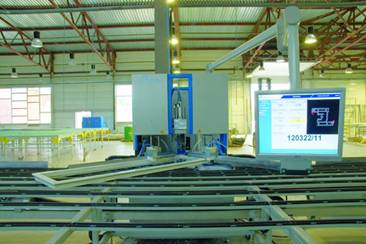

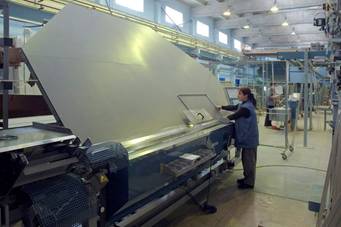

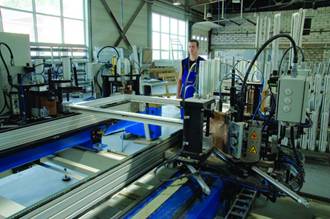

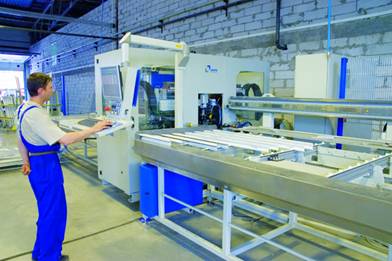

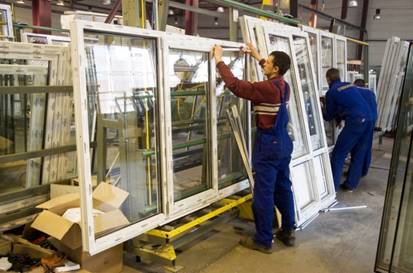

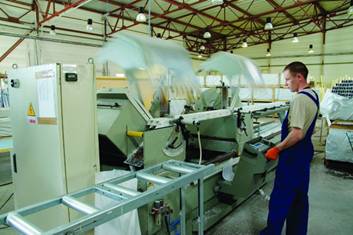

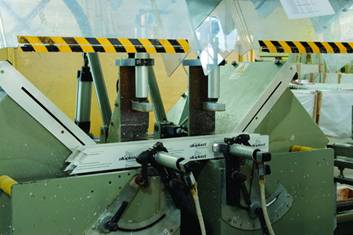

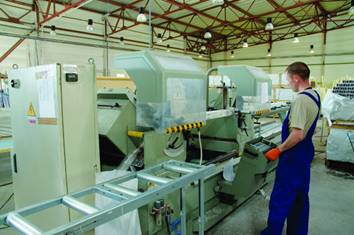

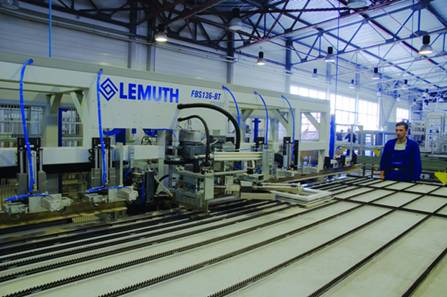

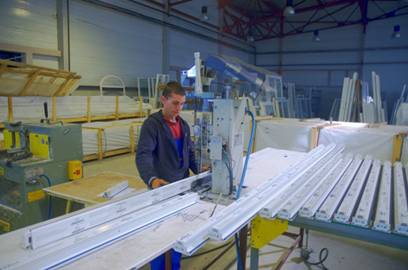

  Предприятие «СтеклоПЛАСТ» обеспечивает высокое качество продукции за счет использования в производстве новейших современных технологий и строгого технологического контроля, а также сертифицированных и проверенных временем материалов
Вся продукция сертифицирована в Украине. На выпускаемую продукцию «СтеклоПЛАСТ» дает гарантию — 5 лет. А также существляет гарантийное и постгарантийное обслуживание.

Профильные системы

     Предприятие «СтеклоПЛАСТ» использует для производства металлопластиковых изделий оригинальный немецкий профиль Aluplast, сертифицированный в Украине и высококачественным украинскимWDS.

Аluplast®



      Промышленная группа Aluplast является стремительно растущим производством международного масштаба. Сегодня торговая марка Aluplast® занимает уже третье место на общеевропейском уровне и 5-е место в мире.
    Предпринимательская деятельность обладателя ведущего европейского бренда
Aluplast®  признана образцовой в равной степени как промышленными кругами Евросоюза, избравшими компанию Aluplast лауреатом бизнес-премии "MOE-Award", так и лидерами "табели о рангах" Германии, удостоившими Aluplast звания "Предприниматель 2005 и 2007 года".

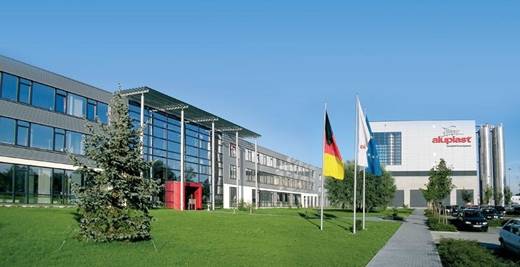

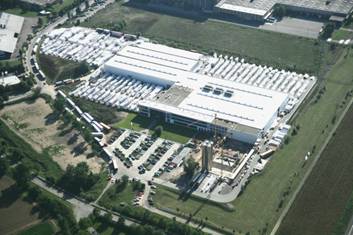

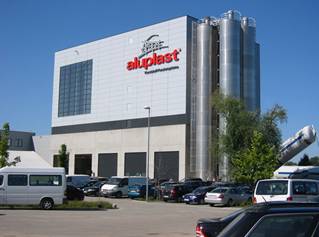

          Профиль Aluplast изготавливается в городе Карлсруэ (Германия) и соответствует всем европейским стандартам. Промышленная группа Aluplast основана в 1982 г. и успешно работает в течение уже двадцати пяти лет. Производство Aluplast оснащено самым современным смесительным оборудованием в Европе. Профиль производится из ПВХ (поливинилхлорида) и содержит специальные добавки и стабилизаторы (CaZn) для предотвращения выгорания и пожелтения, которые, однако, не наносят вреда окружающей среде и здоровью. В настоящее время Aluplast перерабатывает 100 000 тонн ПВХ в год.

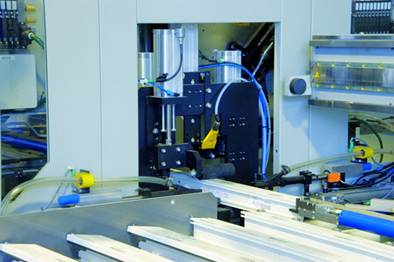

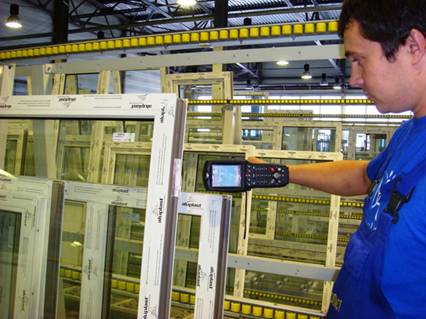

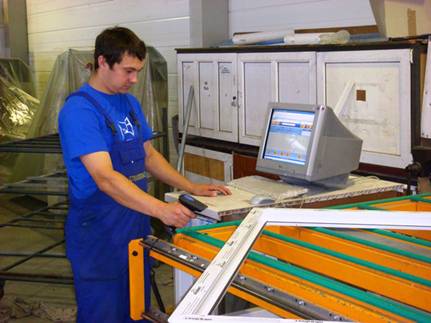

Производство Aluplast   Aluplast

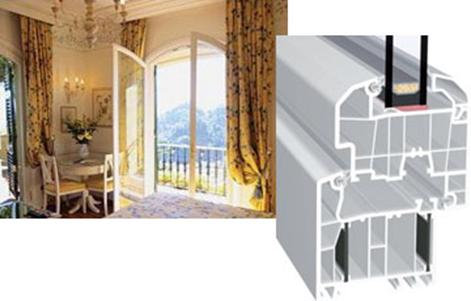

    Профильные системы «ALUPLAST IDEAL 2000» и «ALUPLAST IDEAL 4000» - современные технологии для создания уюта в Вашем доме. Профильные системы производства немецкой компании «ALUPLAST» (ALUPLAST IDEAL 2000 и ALUPLAST IDEAL 4000) по многим показателям значительно опережают аналогичные модели профилей от других производителей:

  • Профили «ALUPLAST» относятся к группе морозостойких систем и предназначены для эксплуатации при температурах от -45°до +75°С.
  • Минимальные сроки использования системы в экстремальных температурных условиях составляют более 40 лет для профиля и более 30 лет для уплотнителя.
  • Окна на основе профилей «ALUPLAST» способствуют обеспечению безопасности Вашего жилья или офиса. Они разработаны с учётом возможности установки системы безопасности любого типа. Помимо этого, штапик окна оборудован двумя ножками, что обеспечивает высокую степень защиты стеклопакета от выдавливания.
  • Профили «ALUPLAST» надёжно защитят Ваше жилище не только от холода и ветра, но и от постороннего шума, благодаря широкому профилю и плотно прилегающему уплотнительному материалу. Уплотнение монтируется на профиль исключительно в заводских условиях и имеет уникальный запатентованный состав.
  • 2 контура уплотнения и жёсткое армирование в импосте гарантируют абсолютную защиту профиля от продувания.
  • Профили «ALUPLAST» не нуждаются в особом уходе. Их элегантный внешний вид и совершенная поверхность, которая прекрасно переносит все капризы непостоянной Украинской погоды, будут радовать Вас долгие годы. А уникальный наклон профиля под углом в 45° обеспечит оптимальный сток воды.

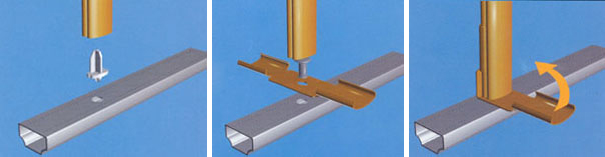

  • Инновационная система дополнительных зажимов позволяет легко монтировать вспомогательные профили.
  • Петли устанавливаются через пластик и сталь.
  • Осевой размер фурнитурного паза системы составляет 13 мм.
  • 3-х камерные створка и рама обеспечивают превосходную статику;
  • монтажная ширина 60 мм;
  • створка совмещенная / полусмещенная / смещенная створка;
  • возможность установления стеклопакета до 34 мм;
  • хорошая термоизоляция, экономия энергии (коэффициент теплопроводности 0,72 м2 • С?/Вт);
  • идеальная звукоизоляция обеспечит благодатную тишину в вашем доме;
  • aluplast GmbH Ideal 2000скрытый дренаж возможен;
  • возможность последующей установки устройства для контролируемого воздухообмена  (REGEL-air®);
  • современный дизайн, скошенные или округленные углы с внутренней и внешней стороны;
  • замечательная глянцевая поверхность;
  • широкая цветовая гамма;

возможность замены уплотнителей. IDEAL 2000 Комбинация 120305_120322_120853YELLOW (IDEAL 2000®)

         Эту систему часто называют классической в семействе профильных систем Aluplast®. Она включает много различных системных  вариантов, например, со смещенной или полусмещенной  поверхностью, с округлыми линиями и равноповерхностными створками. Ширина профилей системы составляет 60 мм.

Идеальные технические параметры:

  •

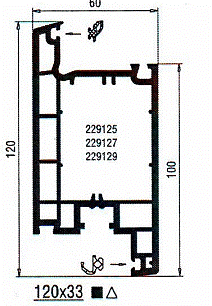

IDEAL 2000® - технические характеристики:

  • ширина профиля 60мм.
  • теплоизоляция стандартной комбинации окна равна 1,5 Вт/м2К.
  • ширина стеклопакета до 35мм (при совмещённой створке до 51мм).
  • звукоизоляция до 47 дБ (при классе шумозащиты V).
  • разнообразный дизайн трёх видов створок (совмещённой | полусмещённой смещённой).
  • различные варианты геометрии профиля для индивидуального дизайна.
  • возможен скрытый водоотвод.
  • 3-камерная система.
  • двухконтурная система уплотнения притвора.
  • использование соответствующей противовзломной фурнитуры обеспечивает оптимальную взломостойкость.

Импосты (перемычки)

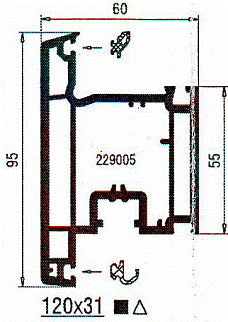

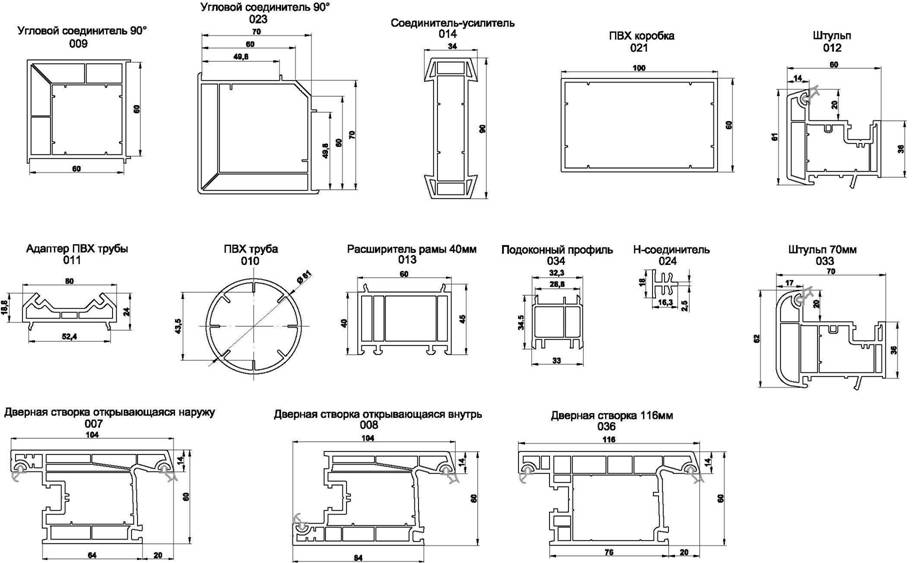

Статические профили соединители/расширители







120242 – расширитель 35 мм. с одним армированием;
120221 – расширитель 60 мм. с одним армированием;
120223_ST1 – расширитель 120 мм. с одним армированием;
120223_ST2 – расширитель 120 мм. с двумя армированиеми;
120217 – соединительная планка;

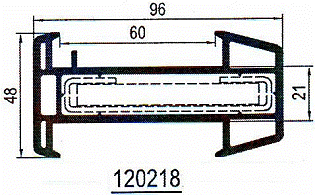

120218 – дилатационный соединитель 21 мм.;
120224 – соединительная планка.















Дополнительные профили IDEAL 2000





120116 (124116) – скрытая соединительная планка;
120275 – соединитель под 90 градусов;

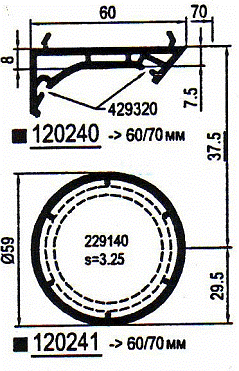

120240 –
120241 – соединитель круглый;
120213 – подставочный профиль;
124244 –





Штапики


8 мм.                     10 мм.                     12 мм.                   18 мм.                       26 мм.                         36 мм.

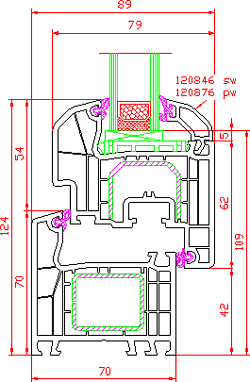

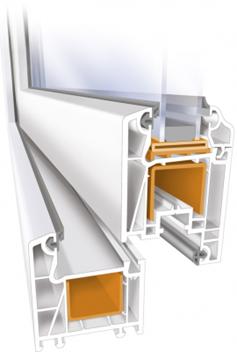

IDEAL 4000  Комбинация 140307_140328_120846 ORANGE (IDEAL 4000®)

    Высокое качество окон созданных на основе профильной системы IDEAL 4000® позволяет фирме Aluplast® устанавливать новые критерии. Превосходные технические характеристики — 5-камер и 70мм монтажная ширина — исполнение являются гарантией оптимальной теплоизоляции и благодатной тишины в вашем доме. А достижения современных оконных технологий в сфере взломостойкости надёжно защитят ваше жильё от «непрошенных гостей».

Идеальные технические параметры:

  • 5–ти камерная система с повышеннойтепло- и звукоизоляцией (коэффициент теплопроводности 0,82 м2 • С?/Вт);
  • монтажная ширина 70 мм; современный дизайн, скошенные или округленные углы с внутренней и внешней стороны;
  • возможность установления стеклопакета до 44 мм;
  • возможность замены уплотнителей;
  • скрытый дренаж возможен;
  • большая камера для установки надежного усилителя;
  • возможность последующей установки устройства для контролируемого воздухообмена   (REGEL-air®);
  • створка заподлицо / полусмещенная / смещенная створка;
  • комбинированная полость фальца позволяет полностью отвести конденсат и гарантирует надежность монтажа;
  • широкая цветовая гамма;
  • замечательная глянцевая поверхность.



IDEAL 4000® - технические характеристики:

  • ширина профиля 70мм.
  • теплоизоляция стандартной комбинации окна равна 1,3 Вт/м2К.
  • ширина стеклопакета до 43мм.
  • звукоизоляция до 46 дБ (при классе шумозащиты IV).
  • разнообразный дизайн двух видов створок (полусмещённой | смещённой).
  • различные варианты геометрии профиля для индивидуального дизайна.
  • штапик в современном дизайне.
  • возможен скрытый водоотвод.
  • 5-камерная система – стандартная комбинация окна.
  • система уплотнения притвора по периметру рамы и створки.
  • использование соответствующей противовзломной фурнитуры обеспечивает оптимальную взломостойкость.



Импосты (перемычки)









Статические профили соединители/расширители





140205 – расширитель 35 мм. с одним армированием;
140207 – расширитель 60 мм. с одним армированием
140218 – дилатационный соединитель;
140203 –
140224 – соединительная планка.

Дополнительные профили



140244 – соединитель круглый;
140248 – соединитель под 90 градусов.
Штапики



                                                 8 мм.               10 мм.               12 мм.               18 мм.                 26 мм.                      36 мм.

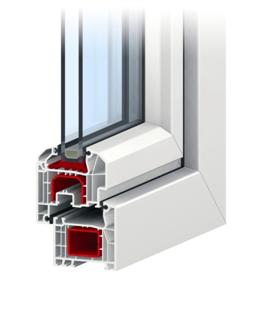

ENERGETO (IDEAL 4000® Energeto)



   Лучшее предложение на оконном рынке, отвечающее запросам самого взыскательного покупателя.
Энергосберегающая технология без применения металлического армирования (инновационная разработка совместно с группой компаний BASF).

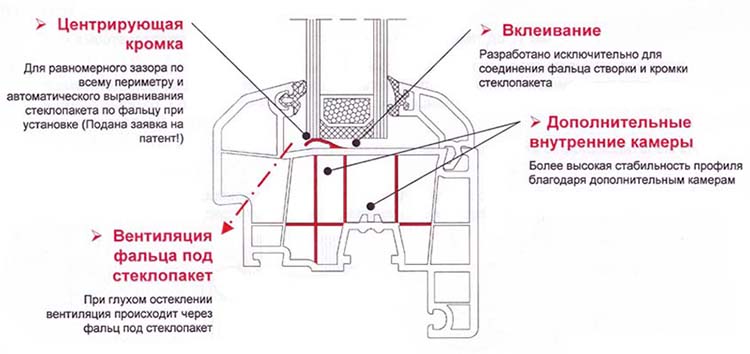

В системе Energeto было применено сразу две уникальные технологии компании
Aluplast. Первая – bonding inside представляет собой специальную створку, предназначенную для вклеивания стеклопакета. Вторая – powerdur inside – рама, выполненная                  с использованием термопластика Ultradur® High Speed, заменяющего обычное стальное армирование.

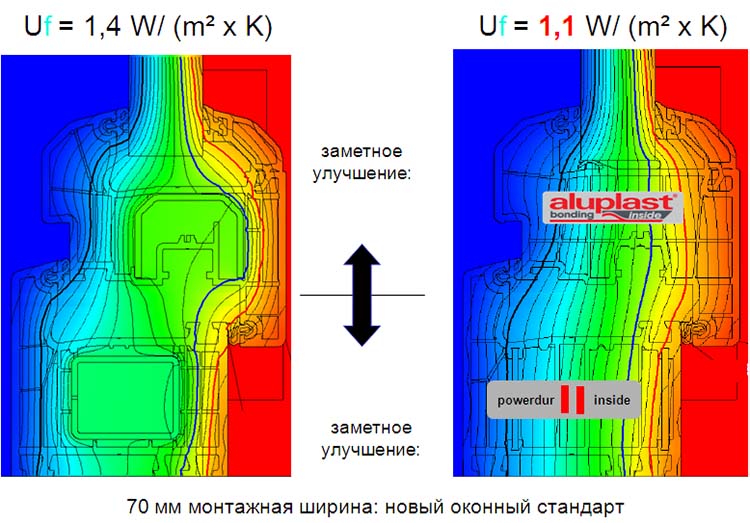

Монтажная глубина 70 мм, 6 камер, коэффициент  теплопередачи  1,12 Вт /м2?°С.

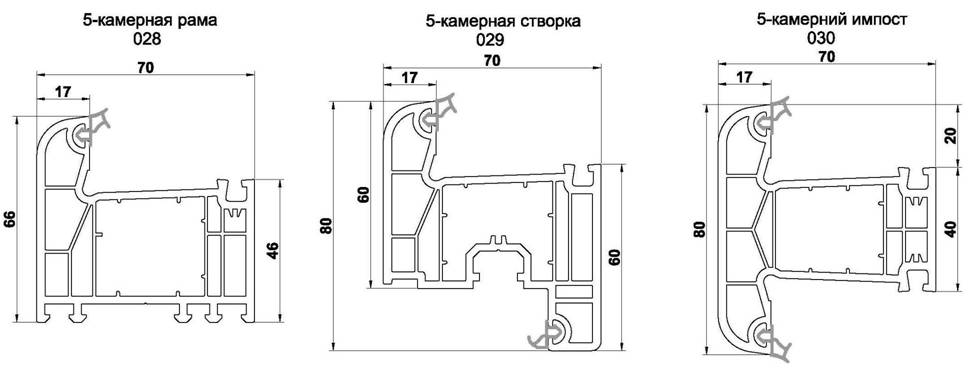

Рама 040407    Створка 140485    Импост 140041



Система Energeto / Энергето - Инновации и совершенство













Технические характеристики ПВХ профиля системы Energeto (Энергето):

Преимущество:

Система создана на базе ПВХ профилей Ideal 4000.

  • Если Вы перерабатываете профили ПВХ системы Ideal 4000, то Вы можете начать производить окна системы Energeto на имеющемся оборудовании.

Функцию стального усилителя выполняют пластины, специально разработанные для компании Aluplast концерном BASF.

  • Не требуется место на складе для стального усилителя, так как в конструкции окна системы Энергето он не нужен.
  • Использование пластин вместо стального усилителя позволяет избежать мостика холода.

Вес ПВХ профиля системы «Energeto» (Энергето) на 60% меньше стандартной системы Ideal 4000 со стальным усилителем.

  • Позволяет значительно повысить срок службы фурнитуры, что является существенным аргументом для пользователей окон.
  • Значительно облегчает транспортировку и монтаж готового окна

Сопротивление теплопередаче системы ПВХ профилей Energeto (Энергето) 0,89 м2?°С/Вт.


  • Пользователь окон сможет снизить затраты на теплоэнергию.

Толщина внешней стенки 3мм.

     Позволяет гарантировать:

  • Стойкость профильной системы к атмосферному воздействию;
  • Прочность сварного шва;
  • Ударную прочность;
  • Стабильность оконной конструкции.

Монтажная глубина 70 мм.

  •  Повышает теплоизоляцию оконной конструкции.

Створка полусмещенная.

  • Позволяет предложить покупателю окон нестандартный внешний вид окна.

Большая поверхность склеивания (~ 16мм шириной).

  • Повышает шумоизоляцию, так как клей выполняет еще и функцию поглотителя;
  • Препятствует провисанию створки в период эксплуатации;
  • При необходимости можно изготавливать окна большего размера.

Вклеивание стеклопакета в створку осуществляется по всему периметру.

Технические характеристики ПВХ профиля системы Energeto (Энергето):

  • Система создана на базе ПВХ профилей Ideal 4000.
  • Функцию стального усилителя выполняют пластины, специально разработанные для компании Aluplast концерном BASF.
  • Вес ПВХ профиля системы «Energeto» (Энергето) на 60% меньше стандартной системы Ideal 4000 со стальным усилителем.
  • Сопротивление теплопередаче системы ПВХ профилей Energeto (Энергето) 0,89 м2?°С/Вт.
  • Толщина внешней стенки 3мм.
  • Монтажная глубина 70 мм.
  • Большая поверхность склеивания (~ 16мм шириной).
  • Вклеивание стеклопакета в створку осуществляется по всему периметру.

energeto_pic3_2Профиль в деталях

energeto_pic4


















energeto_pic53









Металлопластиковые окна и ПВХ профиль WDS

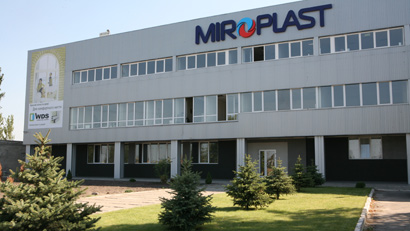

      Днепропетровское предприятие «МИРОПЛАСТ», специализирующееся на производстве ПВХ профиля для оконных и дверных ограждающих конструкций,  представляет новую торговую марку –WDS.
     Предприятие «МИРОПЛАСТ» образовалось в 2006 году, предложив украинским производителям окон высококачественный профиль WDS, который удобен и легок в обработке,  и представляет широкие архитектурные возможности. Тем самым украинский потребитель имеет идеальное решение в плане утепления своего дома, может сделать его звукоизолированным и эстетически красивым.



Соответствовать и опережать возрастающие требования потребителя к данному продукту нам помогает:

  • Современная мощная производственная база с высокими технологичными возможностями, расположенная на территории промышленного центра Украины – Днепропетровска.
  • Полный замкнутый цикл производства профиля начинается с поступления сырья на склад, автоматической системы подачи и смешивания ПВХ смеси и заканчивается экструзией профиля на производственных линиях.
  • Собственная лаборатория, оснащенная новейшими измерительными устройствами, которая контролирует все этапы производства: начиная с проверки входящего сырья и заканчивая проверкой готовой продукции на соответствие техническим нормативам.

       Поставив цель – стать лидером на украинском рынке по производству ПВХ профиля, компания «МИРОПЛАСТ» уделяет огромное внимание качеству выпускаемой продукции. Компания внимательно отнеслась к выбору поставщиков сырья и сотрудничает только с мировыми лидерами в этой области.  Применение на производстве последних  разработок и технологий мировых экспертов, позволяет компании выпускать продукцию только высокого качества, которая в полной мере отвечает требованиям потребителя.



GREEN (WDS 400)

      Новейшей профильной системой, запущенной в производство, стала WDS 400 – 4-камерная профильная система, ориентированная на средний ценовой сегмент рынка, для повышения уровня продаж окон и дверей по всей Украине. WDS 400 заполнит пробелы качества/стоимости, которые оставили конкуренты



WDS 400 – технические характеристики:

  • 4 камеры;
  • http://static.okinfo.ru/load/00/00/64/00006412.pngмонтажная глубина 60 мм;
  • толщина внешней стенки 2,8 мм;
  • сопротивление теплопередачи 0,791-0,808 м2с/Вт;
  • профиль поставляется с серым вкатанным уплотнителем класса TPV/EPDM;
  • возможность установки стеклопакетов размерами 24-32 мм, стекла 4 мм;
  • гладкий наклонный фальц в профилях способствует лучшему стеканию воды и легко моется;
  • универсальное армирование в профилях рамы, створки и импоста;
  • фурнитурный паз с размером до оси 13 мм соответствует европейскому стандарту;
  • широкий выбор дополнительных профилей.



Двухкомпонентный уплотнитель TPV  серого цвета, который обеспечивает оптимальное уплотнение, водонепроницаемость, высокую звукоизоляцию и длительный срок эксплуатации.





  • Возможность использования стеклопакетов толщиной 24мм, 30мм, 32мм, со стеклом 4мм.
  • Контур  рамы, створки, и  импоста  сконструированы идентично, что  способствует их рациональной обработке.
  • Гладкий наклонный  фальц в  раме и створке улучшает  отведение воды и способствует  поддержанию профиля в чистоте.
  • Одноступенчатый паз для крепления штапика в совокупности с  оригинальной конструкцией ножки штапика гарантируют его надежное крепление.
  • Универсальное армирование для рамы и створки позволяет ускорить процесс изготовления окон.
  • Окантовка фальца для установки  штапика или соответствующей планки фурнитуры выполняет  также роль препятствия для воды в откидном режиме работы створки.
  • Несущие части фурнитуры фиксируются двумя стенками профиля и резьбовыми каналами или двумя стенками профиля и армирующим профилем.
  • Для крепления дополнительных профилей сконструирована универсальная система закрывания и уплотнения, которая удовлетворяет все требования  потребителя. Эта система дает возможность  легко и герметически  соединять раму с  разными  дополнительными профилями.
  • Конструктивные особенности профилей позволяют достигать    стабильного крепления петли в резьбовых каналах.
  • Фурнитурная система 12/20-13 позволяет использовать противовзломную фурнитуру для большей безопасности.
  • Продуманная система отвода конденсата из окна.
  • Полукруглая канавка-коллектор в фальце рамы и створки  облегчает позиционирование фрезы при фрезеровании дренажных пазов, которое снижает риск  повреждению  усиливающей камеры.

  Также, в ассортименте имеется широкая гамма дополнительных профилей: соединительные профили, расширительные профили, порог.





Основные профили

Штапики



Дополнительные профили




GREEN + (WDS 505)

Мы разработали нашу профильную систему WDS 505, применяя самые современные технологии и критерии качества для профильных систем ПВХ из доступных в Европе. Качество данных систем превосходит технические требования, которые были поставлены регулирующими органами. Действительно экологическая система WDS 505станет для потребителей гарантией сохранения тепла, уменьшения расходов на энергоносители и создания комфортного климата внутри помещения, невзирая на погодные условия. 5-камерные системы стали стандартом окон в Европе.



WDS 505 – технические характеристики:

  • 5 камер;
  • монтажная глубина 70 мм;
  • толщина внешней стенки 2,8 мм;
  • C:\Documents and Settings\yuliya.nummur\Рабочий стол\cam4.jpgсопротивление теплопередачи 0,809-0,871 м2с/Вт;
  • профиль поставляется с серым вкатанным уплотнителем класса TPV/EPDM;
  • возможность установки стеклопакетов размерами 24-38 мм, стекла 4 мм;
  • гладкий наклонный фальц в профилях способствует лучшему стеканию воды и легко моется;
  • универсальное армирование в профилях рамы, створки и импоста;
  • фурнитурный паз с размером до оси 13 мм соответствует европейскому стандарту;
  • широкий выбор дополнительных профилей.



  • Наивысший уровень тепло- и звукоизоляции.
  • Монтажная глубина 70мм обеспечивает наивысший уровень теплоизоляции и позволяет потребителю значительно экономить на отоплении в зимний период, что особенно  важно для домов с автономной системой отопления.
  • Современный мягкий дизайн профиля.
  • Большие  камеры для армирующего профиля предоставляют возможность применения армирования с высокими статическими показателями.
  • Компактное строение  в сочетании с мягким  закруглением придает  профилям современный и элегантный вид.
  • Оптимальный притвор между рамой и створкой позволяет повысить показатели воздуха та непроницаемость.
  • Двухкомпонентный уплотнитель TPV серого цвета, который обеспечивает оптимальное уплотнение, водонепроницаемость, высокую звукоизоляцию и длительный срок  эксплуатации.
  • Возможность использования  стеклопакетов толщиной 24мм, 30мм, 32мм, со стеклом 4мм.
  • Контур  рамы, створки, импоста сконструирован идентично, что  способствует  их рациональной обработке.
  • Гладкий наклонный фальц в  раме и створке улучшает  отведение воды и способствует  поддержке профиля в чистоте.
  • Одноступенчатый паз для крепления штапика в совокупности с  оригинальной конструкцией ножки штапика гарантируют его надежное крепление.
  • Универсальное армирование для рамы и створки позволяет ускорить процесс изготовления окон.
  • Окантовка фальцу для установления  штапика или соответствующей планки фурнитуры выполняет  также роль препятствия для воды в откидном режиме работы створки.
  • Несущие части фурнитуры фиксируются двумя стенками профиля и резьбовыми каналами или двумя стенками профиля и армирующим профилем.
  • Для крепления дополнительных профилей сконструирована универсальная система запирания  и уплотнения, которая  удовлетворяет все требования  потребителя. Эта система дает возможность  легко и герметично  соединять раму с разными дополнительными профилями.
  • Конструктивные особенности профилей позволяют достигать    стабильного крепления петли в резьбовых каналах.
  • Фурнитурная система 12/20-13 позволяет использовать противовзломную фурнитуру для большей безопасности.
  • Продуманная система отвода конденсата из окна.
  • Полукруглая канавка-коллектор в фальце рамы и створки  облегчает позиционирование фрезы при фрезеровании дренажных пазов, которое снижает риск  повреждению  усиливающей камеры.
  • Ширина наплыва 17 мм позволяет обеспечить надежную фиксацию стеклопакету в конструкции, повышает уровень тепло- и звукоизоляции и улучшает эстетичный вид окна.
  • 5-камерные системы стали стандартом окон в Европе.
  • Лучше подходит для сооружений с монолитно каркасным строением.
  • Возможен декор окна в цвет дерева благодаря ламинации профильных систем.

Основные профили

Штапики

Дополнительные профили

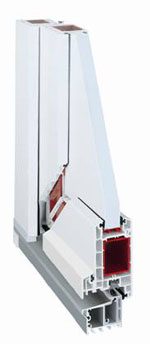

Входные, межкомнатные двери и балконные блоки

         Завод «СтеклоПЛАСТ» производит входные двери Aluplast® (ширина 120 мм.) и WDS (ширина 104 мм.). Межкомнатные двери только на основе профиля Aluplast® (ширина 90 мм.).
    Отличие их от окон (более массивный, солидный профиль) является не только визуальным — содержащийся внутри металлический усилитель имеет усовершенствованную конфигурацию, придающую дополнительную жесткость; он сваривается в местах угловых соединений, что делает конструкции максимально надежными и устойчивыми. Входные и межкомнатные двери обязательно комплектуются алюминиевыми порогами, усиленными петлями, выдерживающими повышенную нагрузку, и сверхудобными ручками, которые делают процесс открывания максимально легким. Также возможна комплектация входных дверей доводчиками. Основная функция доводчика заключается в том, чтобы правильно довести дверное полотно до закрытого положения, избежав резкого захлопывания, и, как следствие, возможного повреждения конструкции в результате удара. Кроме того, доводчик повышает энергосберегающие функции конструкций вследствие снижения теплопотерь за счет более плотного запирания дверей. И, наконец, входные и межкомнатные двери имеют все свойства металлопластиковых окон: простота в уходе, надежность, улучшенная тепло- и шумоизоляция, эстетичность и элегантный внешний вид.
      Входные и межкомнатные двери, созданные на основе профилей Aluplast® и WDS могут быть выполнены в различных вариациях как цветовой гаммы, так и геометрических форм. В стандартной комплектации предусмотрен белый цвет изделий, но по желанию заказчика возможно нанесение ламината под натуральное дерево, мрамор и т.п.
      Входные двери изготавливаются только в Т-исполнении (штапик во внутренней стороне двери, а петли с наружной стороны изделия), открывание двери наружу. В стандартной комплектации входные двери укомплектованы: алюминиевым порогом, реечным замком блокирующим двери в нескольких местах прижимающей створку к раме равномерно по всей высоте дверей (фирмы Winkhaus) и усиленными петлями (фирмы Dr. Hahn).
      В ассортимент выпускаемых изделий также входят межкомнатные двери с замком и алюминиевым порогом, замками и ручками различного типа.


При выборе конструкции межкомнатной двери следует обратить внимание на Т-образную  и Z-образную створки.



Z-образная

Т-образная

петли

внутри

снаружи

штапик

внутри

внутри

открывание

во внутрь

наружу

              Входные двери
Конструкции входной группы — Т-образные створки, которые по умолчанию,  включают в себя следующие опции:

  • офисная ручка (ручка бублик);
  • замок — рейка;
  • усиленные петли Dr. Hahn (3 шт);
  • алюминиевый порог.

Также возможны вариации с комплектацией.

Дверные системы IDEAL 2000

















                                                                                                      Алюминиевый порог





Межкомнатные двери

      Для профильной системы WDS используется Z-образная створка, для Aluplast – Т-образная, поэтому изначально следует выбирать створку в зависимости от профильной системы.
     По умолчанию  межкомнатная группа включает в себя:

  • нажимной гарнитур;
  • одноточечный замок (прижим створки в одной точке);
  • 4 петли Winkhaus;
  • алюминиевый порог.

      Но при этом возможны вариации с замком, ручкой, петлями и их количеством.

     Балконные двери

   Изначально определяется Z-образная створка (петли, штапик изнутри, открывание вовнутрь), выбирается модель, вносятся размеры, определяется система профиля.
   Балконную дверь возможно изготовить не только с пластиковым порогом (в стандартной комплектации) но и с алюминиевым, но при этом не сохраняется герметичность.
  Возможны различные вариации ручек с двух сторон (по умолчанию используется ручка оконная — ручка ракушка).
   Москитные сетки , как правило, используются на петлях, при этом следует выбрать тип защелки (рекомендуемая — пластиковая, так как для магнитной свойственно провисание со временем).
   В балконных дверях возможно использование сэндвич-панели.



ПВХ - как материал для окон. За и против.

    ПВХ – это термопластичный материал, получаемый из природного сырья: нефти и поваренной соли. Он не боится ни солнечных лучей, ни влаги и очень устойчив к внешним воздействиям. По своим прочностным характеристикам пластик превосходит дерево, и окна из него могут эксплуатироваться при температурах от -50°С до +60°С на протяжении нескольких десятков лет. Поэтому это идеальный материал для светопрозрачных конструкций, из него и делают оконный профиль.
    Любому новшеству приходится преодолевать препятствия на своем пути. Наверное, именно поэтому порой приходится слышать утверждения о том, что традиционные деревянные окна лучше металлопластиковых. Что поделаешь, многие из нас в душе консерваторы. Но давайте прибегнем к помощи логики и проведем небольшой сравнительный анализ на основе аргументов, наиболее часто выдвигаемых противниками ПВХ-окон. Вот некоторые из них.

     «Окна из полимеров довольно недолговечны. Через 5-10 лет эксплуатации они покрываются трещинами».
     Основной аргумент, отрицающий это утверждение, состоит в следующем: первые в мире ПВХ-окна появились около 50-ти лет. И если бы их долговечность была столь малой, то неужели в условиях жесточайшей конкуренции Запада они выстояли бы эти 50 лет? Ведь известно, что из производимых в мире окон большую часть, а именно - 38% составляют пластиковые, 33% - деревянные и 29% - алюминиевые конструкции. В Европе более 50% окон производятся из ПВХ.
     Деревянные окна имеют срок эксплуатации более 50 лет. Это относится только к деревянным окнам высшей категории качества: из ценных пород дерева, с полной последующей защитной обработкой готового изделия. Стоимость таких деревянных окон значительно выше, чем металлопластиковых. Если же деревянное окно изготовлено с нарушением технологии, через год-другой покупателю придется сильно пожалеть о таком приобретении. Чтобы убедиться в этом, достаточно взглянуть на наши старые деревянные окна, рассохшиеся и покоробленные. Кроме того, любое деревянное окно периодически (раз в 3-4 года) требует ремонта (как минимум его придется заново покрасить!). А окна из ПВХ практически не требуют ухода, да и соотношение цена/качество у них куда привлекательнее, чем у дерева.

     «Дерево — экологически чистый материал, в отличие от ПВХ».
     Да, изначально дерево абсолютно натуральное и чистое (разумеется, если оно выросло не под Чернобылем!), но это относится только к свежесрубленному лесу. Таким дерево бывает недолго - его нужно обработать огромным количеством химических соединений, чтобы уберечь от гниения, набухания, растрескивания и т.п. Для этих целей используются различные дубильные вещества, антисептики, пропитки, клеи, растворители, лаки, краски и т.п. Так что, в конце концов, мы получаем материал, ничего общего с экологической чистотой не имеющий, но почему-то называющийся "натуральным" - вероятно, благодаря сохранившемуся на нем рисунку, созданному природой. А пластик на основе ПВХ, из которого производится подавляющее большинство пластмассовых изделий (в том числе авторучек, которые с удовольствием грызут наши дети), почему-то внушает нам ужас.

     «Металлопластиковые окна не подходят для климатической зоны Украины».
     Это утверждение не верно. Действительно, европейский климат гораздо мягче нашего. Но украинский сертификат соответствия получают только профили, прошедшие испытания на соответствие климатическим условиям Украины. Кроме того, давайте не будем забывать, что большую часть площади окна занимает не профиль, а стеклопакет. И если в "теплый" профиль поставить дешевый, но "холодный" стеклопакет, такое окно будет промерзать. И пластик тут совершенно не при чем. Поэтому, заказывая окна, не забудьте поинтересоваться, соответствует ли теплопередача стеклопакета требованиям государственного стандарта (ДСТУ). Но о стеклопакетах позже. А сейчас следующий тезис.

     «Достаточно качественные деревянные окна стоят не дороже металлопластиковых».
 Не верьте. Давайте посчитаем: стоимость высококачественного деревянного бруса, который не сгниет и не рассохнется за два года, не меньше стоимости пластикового профиля. Брус требует сложной обработки: фрезерования множества пазов для фурнитуры, замков и штапиков. А с пластиковым профилем ничего делать не надо. Собрать деревянную раму гораздо сложнее, так как ее необходимо фрезеровать и клеить, а пластиковая рама сваривается всего за несколько минут и практически не требует дополнительной обработки. Получается, что себестоимость изготовления качественного деревянного окна несравнимо выше себестоимости изготовления пластикового. А если вам предлагают деревянные окна по той же цене, что и пластиковые, значит, где-то идет экономия – то ли на качестве древесины, то ли на качестве обработки, то есть на качестве всего окна.

     «Металлопластиковые окна зимой сильно запотевают и промерзают, а деревянные — нет».
     Любые окна с "холодным" стеклопакетом будут промерзать, независимо от того, какой материал использовался для их изготовления –дерево или ПВХ. А что касается запотевания, то оно связано с качеством вентиляции помещения. В "старых" деревянных окнах вентиляция происходит, в основном, при поступлении наружного воздуха через имеющиеся зазоры (те самые щели, которые приходилось заклеивать с наступлением холодов, помните?). Установка герметичных окон без щелей снижает приток воздуха в помещение, при этом повышается влажность, а значит, вся излишняя влага конденсируется на охлажденных поверхностях – оконных стеклах. "Теплый" стеклопакет не улучшит вентиляцию, но и не допустит конденсации влаги на стеклах. В любом случае, для того, чтобы микроклимат в помещении был комфортным, нужно решить проблему вентиляции. Но, повторяем, ПВХ как материал для окон не имеет к этой проблеме никакого отношения.



Преимущества ПВХ-окон

Почему все больше и больше людей во всем мире отдают предпочтение ПВХ-окнам? Дело в том, что окна, изготовленные из ПВХ, обладают рядом существенных преимуществ. Вот некоторые из них.

Энергосбережение. Экономия энергии заложена уже в самом принципе конструкции окон из пластика потому, что:

  • ПВХ является очень плохим проводником тепла;
  • многокамерная конструкция профилей использует воздух в качестве теплоизолирующего материала;
  • система уплотнений  в двух или трех плоскостях исключает продувание.

Шумо- звукоизоляция. Герметичность конструкции обеспечивает защиту от шума, попадания пыли и влаги. Следует заметить, что шумопоглощающие свойства окна определяются не только материалом рамы, но и типом остекления, а также исполнения конструкции. Степень снижения уровня шума зависит от толщины стекла, расстояния между стеклами, расположения и количества уплотнений. Для поглощения шума особое значение приобретает плотность всех соединений конструкции. Любые не плотности действуют как "шумовые мостики", т.к. там, где проходит воздух, проходит и шум. Кстати, все вышеупомянутые критерии относятся и к степени защиты от пыли и влаги.

Эстетика. ПВХ-окна не только сохраняют тепло в доме и защищают от сквозняков, но и украшают ваши жилища. Благодаря широкому ассортименту оконных профилей они могут стать частью любого архитектурного дизайна и подходят как для исторических, так и для современных зданий. Пройдитесь по улицам, и вы увидите, что ПВХ-окна вполне уместны на фасадах как современных высотных зданий, так и особняков позапрошлого века. Возможности современных профильных систем позволяют воссоздать любые декоративные элементы окон разных стилей и эпох. А благодаря широкой цветовой гамме и ламинации профиля пленкой, имитирующей цвет и текстуру разных пород дерева, ПВХ-окна органично вписываются в любой фасад. Кстати, внутренняя и наружная поверхности оконного профиля могут быть совершенно разными: окно может быть темно-коричневым со стороны улицы и белым (или, скажем, декорированным под "золотой дуб") изнутри помещения.

Долговечность. Использование ПВХ-окон в Западной Европе на протяжении 50 лет с сохранением механических свойств и цвета - лучшее доказательство их долговечности.

Удобство использования. ПВХ-окна практически не требуют специального ухода, они устойчивы к лю­бым атмосферным воздействиям. При правильной эксплуатации окна не нуждаются в ремонте и покраске. Гладкая поверхность профиля облегчает мытье окон, а различные способы их открывания облегчат проветривание. Использование современной фурнитуры гарантирует устойчивость окон к взлому.

Безопасность для здоровья, экологичность. Важной особенностью профиля ПВХ является то, что он тяжеловоспламеняющийся и самогасящийся материал. С экологической точки зрения ПВХ идеальный материал – многочисленные испытания подтвердили полное отсутствие выделения каких-либо вредных веществ. Твердый ПВХ является химически инертным веществом, именно поэтому он так широко распространен во всем мире. К последним новшествам в области экологической безопасности относится постепенный отказ от экструзии ПВХ-профилей с применением в качестве стабилизатора солей свинца. Место свинца успешно занял стабилизатор на основе соединений кальция и цинка. Он не просто его заменил, стабилизатор CaZn заметно улучшил качество готового окна.

Устойчивость к атмосферным воздействиям. Для изготовления оконного профиля в ПВХ добавляют различные стабилизаторы, модификаторы и вспомогательные добавки, которые повышают светостойкость, устойчивость к атмосферным воздействиям, качество поверхности. В связи с длительным сроком эксплуатации и связанными с этим нагрузками (воздействием солнца, ветра, дождя, мороза и т.д.) очень большое значение уделяется обеспечению высокой устойчивости ПВХ к климатическим воздействиям. Стойкость твердого ПВХ зависит: от объема и от пропорции составляющих компонентов. Решающее значение, как для обработки профиля, так и для его устойчивости к атмосферным воздействиям играют такие компоненты ПВХ как стабилизаторы. В комплексе с общепринятыми модификаторами из акрилата они обеспечивают удобства при работе с профилем и устойчивость оконных конструкций к климатическим воздействиям при одновременно бережном отношении к окружающей среде.

Легкость в уходе. Металлопластиковые окна не надо красить. Они не будут разрушаться от воздействий внешней среды, обладая высокой устойчивостью к воздействию ультрафиолетового излучения и низким температурам, пластиковые окна не выцветают, не желтеют и не трескаются. Поверхность оконных профилей будет всегда того цвета, который Вы выбрали в момент покупки. Поверхность пластиковых профилей абсолютно гладкая, грязь легко удаляется обычными домашними средствами.

Фурнитура

Предприятие «СтеклоПЛАСТ» при изготовлении конструкций использует фурнитуру немецкой фирмы «Winkhaus» и «Roto».

autoPiltoWinkhaus autoPilot


















Образец прогрессивных решений.

Оконная фурнитура Winkhaus autoPilot сочетает простоту установки, надежность, удобство в монтаже и обслуживании.

Фурнитура Winkhaus успешно прошла серьезные испытания на износостойкость. Эта продукция изготовлена из стали, гальванически оцинкована и пассивирована в соответствии со стандартом RAL GZ 660/1+2, что обеспечивает деталям длительную защиту поверхностей.

Winkhaus AutoPilot - качественная фурнитура для окон!
На рынке фурнитурной техники для окон и дверей Winkhaus имеет славу технологического лидера.
Обоснованность этой репутации доказывает новый образец технологии Winkhaus:  Winkhaus AutoPilot.

Компоненты качества фурнитуры Winkhaus AutoPilot:

  • периметральное соединение всех элементов фурнитуры;
  • автоматический и ручной монтаж угловых передач и средних блокад;
  • регулируемые вручную эксцентрические ролики; противовзломные “грибки” и стальные ответные планки;
  • Winkhaus, Winkhaus AutoPilot, фурнитурановые петли рамы и створки;
  • идентичные посадочные места;
  • наклонно-поворотные петли находятся в одной плоскости с верхним и нижним нахлестом створки;
  • противовзломные угловые передачи;
  • удобные в обращении удлиненные детали;
  • уменьшена номенклатура применяемых элементов.



       Хорошо продуманы в фурнитуре и вопросы безопасности. Уже базовый комплект фурнитуры для всех пластиковых окон (поворотных ,поворотно-откидных и откидных) оснащен противозломными уголками, грибками и стальными ответными планками.

Для пластиковых окон с фурнитурой Winkhaus доступны все возможные степени противовзломности, от базовой до максимальной.


1. Базовая защита: (фурнитура имеет 1 или 2 точки противовзломности).

2. Стандартная защита: (фурнитура имеет  4 точки противовзломности).
3. Экстразащита: (фурнитура имеет 6 точек противовзломности).
4. Защита согласно норме DIN V 18054 EF 0-EF2: в данной комплектации точки противовзломности должны располагаться не более чем через 50 см друг от друга (минимум 7 точек противовзломности).

фурнитура WinkHaus для окон

   Данный класс противовзломности предполагает также установку защиты от рассверливания и ручки с замком и способен противостоять злоумышленнику, оснащенному специальным инструментом.
  Одной из заметных особенностей фурнитуры Winkhaus является наличие эксцентрического ролика,  дающего возможность при эксплуатации легко регулировать прижим створки к оконной раме самим потребителям без применения регулировочных ключей (своего рода регулятор «зима – лето»).

Стандарт качества:

  • Фурнитура Winkhaus AutoPilot подвергается жесточайшему тесту на долговечность и выносливость.
  • Многоуровневый функциональный контроль проверяет фурнитурный материал на усталость и ломкость, что обеспечивает качество и надежность продукта.



Фурнитура Winkhaus AutoPilot занимает лидирующие позиции на рынке по таким показателям как:

  • стабильность;
  • надежность;
  • функциональность;
  • удобство в обработке;
  • многоплановость.

Общество Качества Замков и Фурнитуры присвоило системе Winkhaus AutoPilot Знак Качества RAL-RG 607/3.

Антикоррозийная защита

  • Длительная защита оцинкованных и хроматированных поверхностей, которая производится в собственном гальваническом цехе Winkhaus, соответствует Знаку Качества RAL-RG 660/1, Категория 4.
  • На основании контроля системы обеспечения качества Winkhaus Technik выдан Сертификат качества DIN ISO EN 9001.



Надежность

  • Winkhaus AutoPilot имеет свою неповторимую степень надежности благодаря продуманной конструкции, которая делает возможным системное соединение фурнитурных частей с силовым и геометрическим замыканием.
  • Грибковые болты и зацепы выполнены из высокопрочной стали – это те основные части, которые подвержены особым нагрузкам.
  • Новая геометрически-силовая форма блокировки штифта петли оптимально препятствует выпадению штифта.
  • Новое поколение кронштейнов и петель допускает вес створки до 130 кг.
  • Конструкция периметрального соединения оптимально распределяет нагрузку на части фурнитуры, подверженные наибольшей нагрузке. Таким образом, возникает оптимальное распределение нагрузки на элементы крепежа, которое гарантирует долгосрочную надежную работу.
  • Противовзломные “грибки” и ответные планки, выполненные из высокопрочной стали, гарантируют долгий срок службы и высокий уровень безопасности Winkhaus AutoPilot.



Безопасность

       Winkhaus AutoPilot - это система элементов, которая позволяет удовлетворить индивидуальные требования безопасности различной степени сложности:

  • элемент противовзломности включен в базовый комплект фурнитуры;
  • более высокий уровень безопасности достигается путем введения двух/четырех дополнительных противовзломных блокировок;
  • соответствие DIN V 18054 EF 0 - EF 2 достигается с помощью набора противовзломных элементов.

Плавный ход ручки обеспечивается конструктивными особенностями угловых передач, включающих в себя три пластины, выполненных из высококачественной стали. Благодаря этой особенности значительно продлевается срок службы угловых передач.

Легкость монтажа

  • Функциональная система AutoPilot открывает разнообразные возможности применения при использовании небольшого количества деталей.
  • Она делает возможной высокую скорость монтажа при высоком качестве и функциональной надежности.
  • Идентичное расположение посадочных отверстий верхних и нижних петель на раме упрощает процесс монтажа.
  • Наклонно-поворотные петли находятся в одной плоскости с верхним и нижним краем нахлеста створки.



Базовые элементы

Эксцентричный ролик

Эксцентричный ролик позволяет регулировать плотность закрывания окна без специальных ключей

Противовзломный элемент



Противовзломный элемент предотвращает взлом вашего окна и проникновение посторонних в дом.
Дополнительные элементы

      Покупая окна с фурнитурой Winkhaus, Вы делаете выбор между окном, оснащенным стандартной фурнитурой, и окном, оснащенным дополнительными функциями. Стандартная фурнитура гарантирует безотказное открытие и наклон окна, а также надежное запирание створки. Если Вам нужен повышенный комфорт, необходимо установить одну или несколько дополнительных функций, которые предлагает фирма Winkhaus.

Микровентиляция (уголок ER2)



    Небольшая щель между рамой и створкой окна обеспечивает постоянный прилив свежего воздуха. Это создает естественную циркуляцию воздуха в помещении. Микровентиляция предотвращает образование конденсата водяного пара на стеклах окон и стенах квартиры.

Микролифт ALS-FSS


     У Вас установлено широкое окно? Или оно служит Вам очень долго, в результате чего створка провисла и ее нижняя часть во время закрытия задевает за раму? Механизм ALS-FSS решит эту проблему. При закрытии окна данный элемент приподнимает створку на несколько миллиметров, подтягивая ее к месту прижима. Кроме того, ALS-FSS сочетает в себе функцию блокировки поворота ручки в открытом положении (аналогично FSSW). Принцип действия следующий: блокировка поворота ручки в открытом положении действует так же, как у FSSW. Но во время закрытия окна механизм ALS-FSS подпружиненным и отведенным в сторону "коромыслом", расположенным на створке, упирается в ответную часть, расположенную на раме. И при окончательном закрытии "коромысло", вставая по оси движения фурнитуры, подтягивает створку на несколько миллиметров вверх, тем самым не давая ей зацепиться за нижнюю раму. ALS-FSS рекомендуется устанавливать в первую очередь на тяжелые и широкие створки, а также на любые окна, ведь со временем возникает опасность провисания створок.

Четырехступенчатый фиксатор наклона (многоступенчатая микровентиляция MSL)

      Благодаря этому элементу фурнитуры есть возможность выбора одной из четырех позиций наклона створки. Это очень удобное решение для людей, которые любят спать при открытом окне.

Ограничитель поворота створки DB на угол не более заданного

      При применении ограничителя поворота створки DB исключается опасность удара створки о раму или об угол стены при сквозняке или сильном ветре.

Фиксатор поворота FBP



При сильном ветре или, например, во время мытья окон желательно зафиксировать открытое окно или балконную дверь в необходимой для Вас позиции. Всем известны примитивные способы для решения подобных проблем, когда применяются различного рода предметы, которые вкладываются между створкой и рамой. Фиксатор поворота FBP позволяет зафиксировать створку в состоянии поворота в произвольном положении при повороте ручки вниз.

Блокиратор поворота ручки FSSW



Блокировка поворота ручки FSSW не позволяет наклонять створку, когда окно открыто. Механизм подъема створки ALS-FSS, совмещенный с блокировкой поворота ручки, обеспечивает плавное вхождение створки в раму при закрытии окна, предохраняя створку от трения с рамой. Данный элемент также снимает статическую нагрузку с петель в закрытом положении окна; особенно актуален в случае окон больших размеров и провисших створок.

Балконная защелка ВК





      Позволяет фиксировать балконную дверь при выходе наружу. Выходя на балкон, достаточно закрыть дверь, потянув только за специальную ручку, и защелка зафиксирует створку в раме. Дверь можно открыть путем легкого нажатия снаружи.

Замок безопасности FSV



Вы не можете на долгое время оставить детей без присмотра, опасаясь открытого окна? Тогда "детский" оконный замок FSV просто незаменим. Замок безопасности FSV с помощью ключа блокирует функцию поворота створки (функция наклона створки при этом сохраняется), не позволяя открывать окно детям. Механизм замка FSV целиком спрятан в створку, видна только его передняя панель.



VHS



        VHS -производитель фурнитуры для оконных и дверных конструкций. VHS - это современное предприятие, постоянно совершенствующее технологии производства и конструкции систем фурнитуры. VHS - современный дизайн и обеспечивающая высокую надежность, простоту и лёгкость сборки в двух плоскостях – вертикальной и горизонтальной. Качество фурнитуры подтверждается знаком RAL (GERMANY).
Поворотно-откидная система VHS легка в монтаже и эксплуатации.

  • Простой подбор и удобная комплектация элементов.
  • Рамные элементы фурнитуры цельнометаллические.
  • Модульная система с малым количеством составных частей.
  • Запирающие цапфы закреплены в среднем положении для облегчение монтажа.
  • Однотипные ограничители для левого и правостороннего открывание.
  • 7 типов регулировки.
  • Выбор цветов декоративных колпачков для петель.
  • Легко доступные и простые регулировки.
  • Симметричная разметка отверстий для верхней и нижней петель.


В ассортименте VHS также имеются раздвижные системы ЛЮКС и все необходимые комплектующие для производства современных светопрозрачных конструкций. Это оконные и дверные ручки, петли простые, регулируемые дверные петли VHS, крепление импоста и ответные планки для всех типов профилей, шурупы и саморезы всех видов, замки, поворотные запоры, дверные шпингалеты с замком и многое другое.

      Поворотно-откидная фурнитура VHS (производство Турция) предназначена для открывания створок одностворчатых и многостворчатых окон путем поворота или откидывания. Фурнитура монтируется в фурнитурный паз и управляется одной ручкой, обеспечивая плотный прижим створки к раме по всему периметру. Окно без особых усилий открывается в нужном направлении при определенном положении ручки. При откинутой створке обеспечивается бессквозняковое проветривание. Усилие прижима регулируется для создания полной герметизации окна. Все эти нововведения и производство контролируются местными и иностранными организациями.

     Поворотно-откидная фурнитура VHS предназначена для открывания створок одностворчатых окон путем поворота или откидывания. Фурнитура монтируется в фурнитурный паз и управляется одной ручкой, обеспечивая плотный прижим створки к раме по всему периметру. Окно без особых усилий открывается в нужном направлении при определенном положении ручки. При откинутой створке обеспечивается бессквозняковое проветривание. Усилие прижима регулируется для создания полной герметизации окна.






Технические характеристики фурнитуры VHS:

  • модульная система с минимальным количеством составных частей;
  • периметральное соединение всех элементов фурнитуры;
  • запирающие цапфы закреплены в среднем положении для облегчения монтажа;
  • однотипные ограничители для лево- и правостороннего открывания;
  • регулируемые ролики за счет эксцентрика;
  • противовзломные “грибки” и ответные части из высоколегированной стали;
  • противовзломные угловые передачи;
  • система имеет 7 типов регулировки;
  • независимый монтаж рамы и створки;
  • совместимость запоров и петель в двухстворочном окне;
  • усиленное антикоррозийное покрытие, учитывающее влияние внешней среды.













Монтаж и регулировка:

  • Монтаж фурнитуры на створку начинается с привода.
  • Угловой переключатель устанавливается на верхний угол створки так, чтобы запирающая цапфа была в стороне основного запора.
  • Основной запор подрезается в размер и устанавливается запирающей цапфой к верху. Микролифт регулируется по отношению к створке и привинчивается.
  • Основная запороотворяющая ручка подбирается по типу запора.
  • Место установки нижней петли створки определяется при помощи шаблона створки, сверлятся отверстия. Нижняя петля створки привинчивается на место. Место установки нижней петли рамы определяется при помощи шаблона рамы, сверлятся отверстия. Нижняя петля рамы привинчивается на место.
  • Вертикальная регулировка створки: ±2 мм; горизонтальная регулировка створки: ±2 мм; подгонный промежуток уплотнителя: ±0,8 мм.
  • Угловой переключатель устанавливается на нижний угол створки так, чтобы запирающая цапфа находилась на стороне основного запора, а запирающая цапфа грибовидной формы — на нижней части створки.
  • Заусенцы фурнитурного паза в месте сварки углов должны быть очищены.

Оконная ручка HOPPE Secustik

       Речь идет о ручке с повышенной безопасностью с механизмом предотвращающим несанкционированное движение фурнитуры снаружи окна и с фиксатором наклона до 45 градусов для создания щели – МИКРОВЕНТИЛЯЦИЯ.
Уважаемые клиенты, наша компания рада предложить элитные металлопластиковые окна TROCAL (Германия), укомплектованные противовзломной оконной ручкой Secustik от мирового лидера по производству фурнитуры для ПВХ окон и дверей - HOPPE AG (Германия). Данную ручку рекомендуем устанавливать в окна, расположенные в квартирах 1-х, 2-х этажей, коттеджах, частных и дачных домах, офисных помещениях, торговых точках и т.п.


Преимущества оконной ручки Secustik:

  • Минимальная цена – от 10 до 15 у.е., в то время как комплект противовзломной фурнитуры стоит от 70 до 100 у.е., а эффект тот же!
  • Гарантия – 10 лет, в то время как обычная оконная ручка имеет 5 лет гарантии.
  • Безусловно, шикарный внешний вид по сравнению с обычными оконными ручками.

      Алюминиевая оконная ручка HOPPE Secustik, проверенная тестами согласно RAL-RG 607/9, соответстсвует требованиям нормы AhS RAL-RG 607/13, вращающаяся накладка, пластмассовая розетка с опорными кулачками, цельный 4ех-гранный штифт 7 мм, боковая фиксация с точным фиксированным положением (45 градусов), самоблокировка препятствующая несанкционированному движению оконной фурнитуры и повороту штифта снаружи включая винты.
Система Secustik удостоверена торговой маркой и патентом. Оконные ручки Secustik содержат функциональный узель для самоблокировки -интегрированная базисная безопасность. Этот узел предотвращает несанкционированное движение оконной фурнитуры снаружи. Элемент сцепления между ручкой и штифтом при этом действует как "механический диод". Сцепление позволяет нормально пользоваться ручкой изнутри, но блокирует ручку в случае попытки манипулирования ручкой снаружи через оконную фурнитуру.

      Таким образом ручки Secustik соответствуют требованиям нормы AhS RAL-RG607/13. При движении ручки Secustik на 180 градусов от закрытого до откидного положения окна внутренний механизм ручки производит серию акустических сигналов как слышимое предупреждение для большей безопасности на окне.







Таким образом создается типичный сигнал ручек Secustik :



Механизм блокировки оконной ручки Secustik удостоверенный патентом.

При движение оконной ручкой подпружиненниые опорные кулачки 1 защелкивают точно во специальные пазы в корпусе 2.

В такой позиции кулачки 1 препятствуют движению оконной ручки снаружи. Оконная ручка блокирована и в окно нельзя вломаться.

Таким образом ручка Secustik создает надежный противовзломный эффект :




При попытке вломаться соединительный элемент 3 вдавить опорные кулачки 1 в пазы в корпусе 2.

В такой позиции кулачки 1 препятствуют движению оконной ручки снаружи. Оконная ручка блокирована и в окно нельзя вломаться.

Оконная ручка SECUSTIK от HOPPE (Германия) – минимальное вложение для Вашей безопасности!

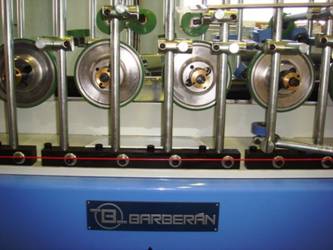

Производство металлопластиковых изделий

       Производство металлопластиковых конструкций на предприятии «СтеклоПЛАСТ» осуществляется на базе новейшего автоматизированного оборудования ведущих мировых производителей. Общая площадь производственной базы – 15 тыс.м?.

Первая линия — автоматизированная линия стандартных ПВХ конструкций (оборудование STURTZ, ROTOX, URBAN). Производительность линии — 2000 единиц в сутки.



Вторая линия – линия нестандартных ПВХ конструкций, арочных изделий и входных групп

Технологический процесс изготовления металлопластиковых конструкций состоит из нескольких крупных производственных этапов.









Первый этап

            Порезка профиля, которая осуществляется с помощью двухголовочной автоматической пилы Emmegi CLASSIC MAGIC 500 TU/4 согласно расчетным размерам, занесенным в автомат на программном уровне, что определяет точность соблюдения размеров изделий до миллиметра.







Второй этап

       Помещение усиливающего стального контура в заготовки профиля, что придает изделиям высокую прочность. Усилитель в профиле крепится шурупами при помощи автоматического шуруповерта DSA-1600.







       Новинка! В 2007 году введена в эксплуатацию новая линия – обрабатывающий центр Sturtz MXZ.
Широкие функциональные возможности данной линии позволяют делать дренажные отверстия, отверстия под установку импоста, соединять армирующий профиль с ПВХ при помощи автоматического шуруповерта, а также выполнять разметку под ответные зацепы, сверление под ручку и фрезеровку под задвижку.







Третий этап

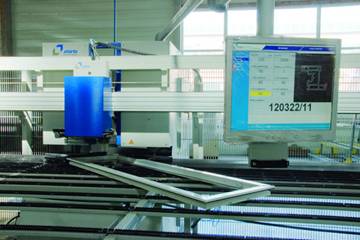

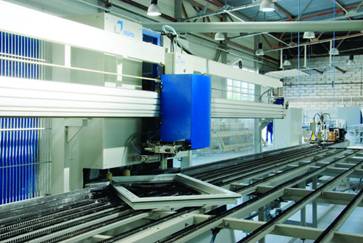

      Сваривание заготовок профиля в цельные рамы и створочные части на четырехголовочном автоматическом сварочном станке Sturtz SE-HSM-30/26 Compact. Тепловой режим сварки на автоматическом станке контролируется на программном уровне, что исключает наличие некачественных сварных швов.



Преимущество данного станка перед одно- и двухголовочным: происходит одновременная сварка всех четырех углов изделия, а, следовательно, соблюдается равность диагоналей, что очень важно для герметичности и жесткости готового изделия.















ВАЖНО!
Станки Sturtz последнего поколения, которыми оснащено производство, выполняют не только операцию сварки, но также сверлят отверстия под импост.

Четвертый этап

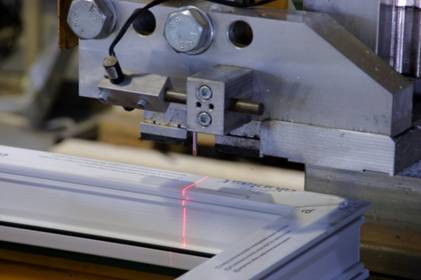

Зачистка сварных швов, которая производится автоматическим на зачистных станках Sturtz 2AS-JS.





    Параллельно проходит процесс изготовления импостов, их усиление стальным контуром и фрезеровка на станках фирмы Aluma выполняется максимально точно, после чего импосты устанавливаются в готовые рамы.





      Следующим этапом изготовления изделия является установка фурнитуры на рамную и створочную части (обвязка фурнитурой), которая выполняется на автоматических обвязочных столах FM 3002 и рамовой станции RM 4000. Данное оборудование позволяет устанавливать фурнитуру с точностью, определяемой производителем фурнитуры, что невозможно при ручной обвязке.





        В 2007 году на предприятии "СтеклоПЛАСТ" введен в эксплуатацию единственный в Украине автоматический центр "LEMUTH" (Германия). Это – полностью автоматизированный станок для прикручивания фурнитуры к створке. Технические возможности данного центра позволяют осуществлять: автоматическую подачу и вывод деталей, поворачивать створку в положение для обработки, прикручивать фурнитуру в пазах с 4 высотами, считывать штрих-коды для точной идентификации заготовок. Производительность центра – 1 изделие в минуту. Оснащение индустриальным компьютером, интегрированным в основной блок управления, позволяет постоянно фиксировать быстродействие, а также осуществлять сверку и контроль нормативов с текущими данными.

???????????? ?????????????????? ??????????? ?? ??????????? ???????????? ???????????? ?????????????????? ??????????? ?? ??????????? ????????????

???????????? ?????????????????? ??????????? ?? ??????????? ???????????? ???????????? ?????????????????? ??????????? ?? ??????????? ????????????

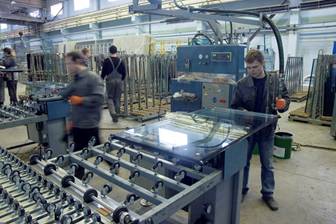

Завершающим этапом
изготовления конструкции является процесс нарезки штапика и остекление



    Современные технологии
    Наиболее важной составляющей современного бизнеса является внедрение современных информационных технологий, которые позволяют повысить производительность труда, улучшить качество обслуживания клиентов, автоматизировать производственные процессы.
     Единственное в Украине программное обеспечение, внедренное на предприятии Стеклопласт, позволяет проследить все этапы прохождения заказа в режиме on-line с момента приема заказа менеджером до выхода готовой продукции и выдачи ее заказчику. Каждое рабочее место оснащено считывающим устройством – сканером и монитором. При считывании штрих-кода с изделий информация обрабатывается программой и выводится на монитор. Программа идентифицирует номер заказа, конфигурацию, этап готовности заказа, а также задает алгоритм выполнения следующей операции.

???????????? ?????????????????? ??????????? ?? ??????????? ???????????? ???????????? ?????????????????? ??????????? ?? ??????????? ????????????

???????????? ?????????????????? ??????????? ?? ??????????? ???????????? ???????????? ?????????????????? ??????????? ?? ??????????? ????????????

???????????? ?????????????????? ??????????? ?? ??????????? ????????????

       Программа не только осуществляет точные расчеты, но также управляет станками на всех узловых операциях, что позволяет достигать высочайшей точности в изготовлении конструкций и максимально исключает влияние человеческого фактора. Компьютеризированные рабочие места дают возможность объединить все этапы в общий процесс. Точная идентификация каждого изделия позволяет безошибочно комплектовать заказы транспортной службой и в точные сроки доставлять готовую продукцию в соответствующий регион.

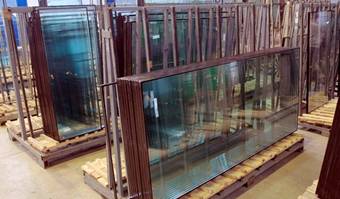

Разновидность стекол и стеклопакетов

Разновидности стёкол

      Для увеличения солнцеотражающей способности окна в строительной практике используют специальные строительные теплоотражающие стёкла. Наиболее перспективно заполнение световых проёмов стеклопакетами с использованием этих стёкол.
      В солнцезащитных пакетах могут также применяться комбинации из теплопоглощающего и теплоотражающего стёкол. Очень эффективно использование теплоотражающих стёкол с оксидно-металлическими покрытиями. Теплоотражающее покрытие имеет малую прочность на истирание, а стекло, установленное покрытием внутрь пакета, не надо подвергать очистке, так как благодаря герметичности стеклопакета стекло не загрязняется со стороны межстекольного пространства.
      Используя в стеклопакетах стёкла с различными покрытиями можно получить заданный спектр лучей, проникающих в помещение. Использование селективных стёкол уменьшает теплопотери через стеклопакет. Селективное стекло отражает 30-40% тепла обратно в помещение. Правда селективное стекло и стоит примерно в 1,5 раза дороже обычного. Дешевле и достаточно эффективно установить к однокамерному стеклопакету плёнку (светопрозрачную, полимерную). Бывают стёкла, которые отражают часть уличного ультрафиолетового излучения, которое считается вредным. Их ставят с наружной стороны стеклопакетов. Стеклопакеты могут применяться во всех случаях, когда используется обычное остекление или остекление специальными строительными стёклами.
      Расстояние между стёклами и количество камер. Однокамерный (двойной) стеклопакет позволяет сократить теплопотери по сравнению с традиционным двойным остеклением на 30-40%. Применение двухкамерного стеклопакета (с тремя стёклами) по 4 мм и зазорами в 6 мм повышает теплоизоляцию ещё примерно на 15%. Так, например, между двух стёкол теплопередача осуществляется примерно на 2/3, путём теплового излучения, и на 1/3 теплопроводностью. Таким образом, устранив теплопередачу, обусловленную тепловым излучением, можно на 60-70% снизить тепловые потери через прозрачные ограждающие конструкции.
      Сравнение стеклопакетов, где на одно из стекол нанесено покрытие с низкой излучательной способностью, с пакетами, где на стекло наклеена полимерная пленка с таким же покрытием, показало, что их теплофизические свойства одинаковы, а себестоимость пакетов с полимерной пленкой, как правило, ниже. Однокамерные пакеты с низкоэмиссионным покрытием, чтобы удовлетворить требования норм,  должны быть заполнены другим инертным газом – криптоном. При этом их тепловое сопротивление будет 0,6-0,7 кв.м*градС/Вт. Двухкамерные стеклопакеты с низкоэмиссионным покрытием перекрывают требования МГСН 2.01-94 даже с воздушным заполнением. Причем применение пленки с покрытием вместо стекла увеличивает тепловое сопротивление пакета, снижает его массу и стоимость. Расстояние между стёклами и количество камер также влияет на звукоизоляционные свойства стеклопакетов. Например, стандартный однокамерный стеклопакет (4x16x4 мм) позволяет добиться шумоизоляции в 32-34Дб, двухкамерный 42Дб.

Виды стекол.

     Стекло является традиционным материалом, используемым в качестве светового ограждения в оконных проёмах, свойства которого практически не изменились со дня его изобретения. Поэтому снижение теплопотерь через остекление является задачей не столь очевидной. Обычно для уменьшения теплопотерь использовались традиционные системы остекления с применением двух- и трех стекольных конструкций с большими воздушными промежутками, которые по габаритам были сравнимы с толщиной стен.

Энергосберегающие стекла.
       Потери тепла через стекло складываются из теплопроводности, конвекции и теплового излучения. Излучательная способность стекла является основной характеристикой энергосбережения. Под излучательной способностью стекла (эмиссией) стекла понимают способность стеклянной поверхности отражать длинноволновое невидимое человеческим глазом тепловое излучение определенной длины волны. Эмисситент поверхности определяет излучательную способность стекла и, следовательно, способность как бы «отражать» обратно в помещение тепловое излучение.
       У обычного стекла его числовое значение составляет более 0,83, а у энергосберегающих стекол — меньше 0,04. Чем ниже эмисситент, тем меньше потери тепла. Для придания стеклу энергосберегающих свойств на его поверхность наносятся низкоэмиссионные оптические покрытия. Эти покрытия обеспечивают прохождение в помещение коротковолнового солнечного излучения, но препятствуют выходу из помещения длинноволнового теплового излучения, например, от отопительного прибора. Стекла с таким покрытием получили название низкоэмиссионных, или селективных.
       В настоящее время для этих целей используется два типа покрытий: так называемое К-стекло — «твердое» покрытие и I-стекло — «мягкое» покрытие. Величина излучательной способности у К-стекла обычно около 0,2. I-стекло по своим теплосберегающим свойствам превосходит эту величину примерно в 1,5 раза.
       Различие между К-стеклом и I-стеклом заключается в коэффициенте излучательной способности, а также технологии получения. Основным недостатком I-стекол является их сравнительно пониженная абразивная стойкость по сравнению с К-стеклом, что представляет некоторые неудобства при их транспортировке. Необходимо также обратить внимание, что при работе с К-стеклом и I-стеклом для предотвращения в процессе эксплуатации коррозии покрытия вдоль поверхности, а также для увеличения адгезии бутила к стеклу, часть покрытия в месте контакта дистанционной рамки к стеклу снимается (зачищается). Используются эти стекла в основном в составе стеклопакетов теплосберегающие свойства которых во многом определяются параметрами покрытия на стекле.
      Поскольку теплоизоляционные характеристики I стекла значительно выше, чем К-стекла, а цены в настоящее время приблизительно одинаковы, большая часть производителей окон в мире применяет на сегодняшний день стеклопакеты с I-стеклом и доля их применения на рынке постоянно растет. Сложности с транспортировкой и работой с I стеклами, связанные с их конструктивными особенностями, привели к тому, что в мире производством стеклопакетов с I стеклами занимаются, как правило, только крупные, специализированные фирмы.

Солнцезащитные стекла.
     Имеется в виду стекло, обладающее способностью снижать пропускание световой и солнечной тепловой энергии. Солнцезащитными являются например, окрашенные во всей массе стекла, а также некоторые виды стекол с покрытиями.
     До недавнего времени значения пропускания во внутреннее помещение полного излучения и естественного света через стекло были почти прямо пропорциональны друг другу. Величина пропускания естественного света солнцезащитными стеклами снижалась при уменьшении величины проникания излучения в целом. Темный цвет солнцезащитных стекол означал, что они эффективно защищают от солнечного излучения. Только стекла зеленого цвета были исключением из правила.
      По механизму действия солнцезащитные стекла можно разделить на преимущественно отражающие излучение и преимущественно поглощающие излучение. На поверхность стекол, преимущественно отражающих излучение, в процессе производства наносится тонкий металлический слой, который препятствует проникновению излучения через стекло. Следует отметить, что отражающие слои одновременно частично поглощают излучение. Путем последовательного нанесения покрытия на поверхность стекла получают полностью отражающие поверхности прозрачных стекол. Как правило, количество покрывающих слоев пять, из которых четыре — это слои окислов металлов и работающий слой — серебряный. Серебро обладает способностью пропускать видимый свет, как и обычное стекло. Кроме того, такие стекла обладают и хорошей теплоизолирующей способностью.
     При изготовлении поглощающих стекол на расплавленную стекольную массу наносятся либо кристаллы металлов, либо окислы металлов, которые обладают способностью поглощать часть солнечного излучения. В процессе поглощения излучения стекла нагреваются и отдают большую часть полученного ими тепла в наружное пространство. Часть тепла, однако, передается внутрь помещения, что является нежелательным явлением, увеличивая потребность энергии на охлаждение помещения, поэтому сейчас на рынке появились новые конструкции, сочетающие в себе отражающие покрытия и покрытия с низкой излучательной способностью.

Ламинированное стекло (триплекс).
    Это архитектурное стекло, называемое также «триплекс», применяется при остеклении фасадов остеклении фасадов, балконов, окон и состоит из двух или более стекол, соединенных вместе с помощью ламинирующей пленки или специальной ламинирующей жидкости. Механическую прочность стекла ламинирование не увеличивает, но снижает опасность от разлетающихся осколков, которые в этом случае остаются прикрепленными к пленке, или падающего стекла, так как даже если стекло разбивается, оно остается в раме. Ламинированные стекла способствуют защите помещения от вредного воздействия ультрафиолетовых лучей, предохраняют от выгорания мебель и обои.
     Многослойное ламинированное стекло способно значительно понизить воздействие нежелательных шумов. Разными видами ламинирующих пленок можно обеспечить практически любое тонирование стекла.

Закаленное стекло.
     У этого типа стекол, по сравнению с обычными, путем химической или термической обработки повышается прочность к ударам и перепадам температуры. При разрушении закаленное стекло распадается на маленькие безопасные осколки. Однако следует отметить, что закаленное стекло не подлежит механической обработке, поэтому механическая обработка должна выполняться до процесса закаливания. Закаленные стекла могут применяться при производстве стеклопакетов или ламинированных стекол.

Окрашенное в массе стекло.
     Это абсорбирующее (солнцезащитное) стекло, при изготовлении которого используются различные вещества для получения желаемого цвета. Оно поглощает больше солнечной тепловой энергии и света, чем обычное прозрачное стекло. Наиболее распространенными являются серый и зеленый цвета, а также промежуточные между бронзовым и коричневым. Можно изготавливать также стекла и других цветов.



Стекла специального назначения.
     Благодаря многолетним усилиям в Украине внедряются эксклюзивные технологии производства безопасных, ударостойких и бронированных стеклянных конструкций. Самые разнообразные композиции, изготовленные по принципу «сэндвича» из обычного листового стекла, с применением фотоотверждаемого светопрозрачного полимера и оконных пленок SUN GARD (обладающих прекрасными оптическими свойствами), все чаще используются в современном строительстве и архитектуре.
     Бронестекла – высшая ступень безопасности и защиты людей.
В зависимости от класса, наши стекла защищают от различных видов стрелкового оружия. Для испытаний бронестекол Государственным центром сертификации средств охранного назначения при содействии Государственного инженерно-внедренческого центра «Спецтехника» была разработана методика, которая учитывает все современные требования, предъявляемые к стеклоизделиям разных классов защиты. Устанавливаемое на специальном стенде бронестекло подвергается «расстрелу» с дистанции 5-10 метров. Лазерное наведение оружия (применяются пистолеты и автоматы) позволяет четко обозначить тремя выстрелами треугольник со стороной 120 мм в самой теоретически уязвимой зоне конструкции – геометрическом центре. Перпендикулярность траектории летящей пули и плоскости стекла обеспечивает максимальное пробивное воздействие. За испытываемым образцом устанавливается чувствительный экран, регистрирующий наличие осколков, отделяющихся с тыльной стороны. При ударе пули о бронестекло происходит полное ослабление кинетической энергии пули, оболочка ее расплющивается.

Табл.1. Характеристики бронестекол.


клас защиты

средство поражения

калибр (мм)

масса (гр)

скорость (м/с)

дистанция (м)

толщина стекла(мм)

вес стекла гр/м2

СП-1

ПМ

9

5,9

315

5

13,7

31,5

СП-2

ТТ

7,62

5,5

430

5

17,7

41,5

СП-3

АКМ

7,62

7,9

730

10

38,5

89,5

Безопасные стекла.
       К ним относятся – триплекс, закаленные и ламинированные защитной пленкой стекла. Их общее свойство – при разрушении не травмируют находящихся рядом людей осколками, которые у триплексов и ламинированных защитными пленками не разлетаются, а у закаленных – образуются очень мелкие, без острых кромок.
Минимальная толщина строительного триплекса – 5,5 мм.
Нужно отметить, что механическая и термическая прочность закаленных стекол в сравнении с обычными повышается в 5-6 раз.

Пожаростойкие  стекла.
        Отдельную группу защитных стекол составляют огнестойкие стекла, которые подразделяют на два класса.
Класс Е – тонкое  однослойное, толщиной 5-10 мм, подвергнутое термической обработке. Для класса Е не установлены ограничения роста

                  температуры поверхности на противоположной от огня стороне.
Класс ЕI – обеспечивает герметичность по отношению к пламени и горячим газам, в значительной степени препятствует прохождению

                    тепла. Максимально разрешенный подъем температуры поверхности разделительного стекла класса ЕI на противоположной
                    от огня стороне составляет 140оС. Огнестойкие стекла класса ЕI предотвращают нагрев и воспламенение материалов,
                    находящихся в непосредственной близости к стеклу, гарантируют безопасность людям. Вес такого стекла, ламинированного
                    специальным гелем, колеблется от 35 кг/м2 до 110 кг/м2.

Так, стекло, обеспечивающее предел огнестойкости по классу ЕI-45 и Е-60 имеет вес 40 кг/кв.м и толщину 22 мм.
     В качестве противодымных перегородок хорошо зарекомендовали себя конструкции: стекло 4 мм + противоударная пленка SUN GARD, толщиной 115 мкм. Сертификационые испытания УкрНИИ пожарной безопасности показали, что по параметру обрушения огнестойкость такой конструкции, по сравнению с обычным стеклом, возрастает в 16 раз и составляет 32 мин.

Ударостойкие стекла.
     Ударостойкость стекол достигается применением пленок SUN GARD (для ударостойких стекол безопасного использования) или фотоотверждаемых полимеров (для стекол повышенной стойкости). Подобная классификация и характеристики изложены в ГСТУ 78.1.002-1999 (ГОСТ распространяется на все защитные стекла).
Защитные пленки SUN GARD.
солнцезащитная пленка на окна      Для производства ударостойкого, энергосберегающего, пожаростойкого и защитного стекла, стеклопакетов на его основе, а также окон, дверей, перегородок, зимних садов, применяет уникальный полимерный материал – оконные пленки SUN GARD.
      Пленки – высокотехнологическая разработка НАСА, при нанесении на стекло (варьируются типы пленок, их количество и последовательность расположения) придают стеклоконструкциям комплекс защитных, потребительских и эстетических свойств.
Выпускаемая толщиной в диапазоне от 50 до 300 мкм, защитная пленка представляет собой многослойную систему, сочетающую прочный, чувствительный к давлению клей, специальные прослойки (металлов), упругий полиэстр, а также износоустойчивое, защищающее от царапин специальное покрытие (см. рис.1). Состав клея и спаттерное напыление металлов гарантируют длительное сохранение цвета пленки. Технологический процесс нанесения защитного покрытия непродолжителен, но для получения качественных результатов требует затрат высококвалифицированного труда.


защитная пленка на окна
Рис. 1                                                                                                           Рис. 2









Эксплуатационные свойства в зависимости от типа пленки:

  • предотвращают разлет осколков стекла;
  • задерживают до 99% УФ;
  • отражают до 80% теплового излучения;
  • служат преградой солнечным лучам, обеспечивая комфортную освещенность помещений.

Энергосберегающие пленки.
     Окупаемость установленной на окна полимерной защиты - два года (снижение затрат на отопление и кондиционирование). Коэффициент сопротивления теплопередаче стандартного стеклопакета (3-15-3) возрастает на 40% и достигает 0,6 м2*оС/Вт (по данным КиевЗНИИЭП).
В зимнее время пленки сохраняют до 60% тепловой энергии, проходящей через окно, в летнее время - отражают до 80% солнечного тепла, что уменьшает нагрев помещения.

Пожаростойкость.
      Применение пленок SUN GARD повышает пожаростойкость стеклянных конструкций по параметру обрушения в 16 раз.
Ударостойкость.
      Защитные характеристики пленок в зависимости от толщины иллюстрирует табл. 2.
Результаты сертификационных испытаний пленки SUN GARD – марки SMC-12, толщиной 300 мкм (нанесенной на 7 мм стекло).
«установлено, что от воздействия ударной волны, формируемой фугасным боеприпасом, защитное остекление, оставаясь в раме, приобретает парусообразную форму с растрескиванием стеклянной поверхности и с сохранением целостности пленочного покрытия». Если эту пленку нанести на 6-мм стекло в два слоя, она выдерживает троекратное падение шара, весом свыше 4-х кг, с высоты 3 м.
Прочность на разрыв составляет: при толщине 50 мкм усилие, при котором произойдет разрыв, приложенное к 1 см пленки, достигает 10,7 кг, а при толщине 300 мкм – 54,4 кг соответственно.
Такая прочность аналогична прочности металлической решетки с толщиной прута 10 мм.


Табл 2. Защитные характеристики пленок в зависимости от толщины.

типы пленок

SMS 4

SMS 7

SMS 12

толщина пленки (мм)

115

200

300

усилие на разрыв (кг/см)

18.73

30.32

54.4

защита от осколков

хорошо

отлично

отлично

защита от УФ(%)

95

95

95

вывод

защита от осколков

средний уровень защиты

высокий уровень защиты

Пленки для защиты информации.
     Металлизированные защитные пленки SUN GARD создают эффект односторонней видимости и затрудняют утечку информации по электромагнитному и виброакустическому каналам. Дальность возможного перехвата информации снижается в 10-100 раз.
Защитные пленки для металлопластиковых окон.
     Привлекательность оконных защитных пленок заключается в оптимальном сочетании потребительских качеств и простоты применения. Кроме того, пленочные покрытия позволяют устранить многие недостатки традиционного остекления.
 Благодаря пленкам стекло становится ударопрочным и без осколочным, повышается его сопротивление теплопередаче, уменьшаются тепловые потери через окна. Использование специальных покрытий на пленках позволяет регулировать количество пропускаемого видимого света, инфракрасного и ультрафиолетового излучений.

     Пленки препятствуют распространению огня; создают в помещении зоны с регулируемым балансом тепло/холод; регулируют освещенность; сокращают эксплуатационные расходы; повышают комфортность жилья; уменьшают выцветание предметов интерьера; улучшают звукоизоляцию помещения. Технология производства пленок делает их поверхность устойчивой к царапанью и допускает мытье различными моющими растворами.

Структура защитных пленок.
  Существуют три категории защитных пленок с покрытием, устойчивым к царапанью, которые кратко можно описать так:

  • Бесцветные или окрашенные, не отражающие. К этой категории относятся бесцветные защитные пленки и предотвращающие выцветание пленки, а также окрашенные пленки, предназначенные для снижения освещенности.
  • Бесцветные отражающие пленки. Изготавливаются из бесцветной металлизированной лавсановой, полистирольный или полиуретановой пленки со вторым бесцветным полимерным слоем, ламинированным для защиты металла от коррозии. Слой металла, нанесенного на пленку (серебро, бронза и т. д.), представляет собой экран, отражающий тепловое излучение.
  • Окрашенные отражающие пленки. В этом случае металлическая поверхность ламинирована окрашенной пленкой.

Что такое "Защитные пленки"?
     Защитные пленки – это листовая или рулонная бесцветная, окрашенная или зеркальная (отражающая) пленка, изготовленная из полиэтилентерефталата (лавсана) и предназначенная для установки на поверхность архитектурных или автомобильных стекол. Пленка укрепляет остекление и предотвращает разлет осколков стекла при ударе летящими предметами. Осколки стекла удерживаются на поверхности защитной пленки, а само стекло остается в раме. Основная функция безопасной пленки – сохранить целостность системы: пленка + стекло даже в том случае, если стекло разрушится.
     Регулирование освещенности и теплозащита.
     Оконные защитные пленки регулируют количество солнечной энергии, попадающей в помещение.
Спектр энергии солнечного излучения, попадающего на Землю в пределах области так называемого оптического окна, подразделяется на три диапазона длин волн:

  • ближний ультрафиолетовый.
  • видимый.
  • ближний инфракрасный диапазон.

       Ближний ультрафиолетовый диапазон (290-390 нанометров) – наиболее активная часть излучения, вызывающая выцветание картин и предметов интерьера. Он составляет около 3% солнечного спектра. Ультрафиолетовый свет обладает высокой биологической активностью, проявляет санирующее действие, но при длительном воздействии может вызвать такие заболевания, как поражение сетчатки глаз и даже рак кожи.
      Видимый диапазон (390-760 нанометров) – часть солнечного спектра, которая воспринимается человеческим глазом. Интенсивность солнечного света наиболее велика в видимой области. 44% солнечной энергии приходится на видимый свет.
      Ближний инфракрасный диапазон (760-2400 нанометров) – это тепловое излучение. Мы не видим этот свет, но ощущаем его как тепло. Ближнее инфракрасное излучение составляет 53% солнечной энергии.
  Диапазон дальнего инфракрасного излучения (2,4-3000 мкм) не входит в состав оптического окна солнечной энергии, но является главной составляющей теплопотерь.
В то время как чистое стекло пропускает почти всю энергию солнечного света, окрашенные пленки пропускают незначительное количество ультрафиолета и почти весь ближний инфракрасный диапазон. При этом поглощается почти весь ультрафиолет, часть видимого света, а в инфракрасном диапазоне спектра поглощения почти не происходит. Таким образом, использование окрашенных защитных пленок позволяет регулировать освещенность и снизить поступления ультрафиолета внутрь помещений, однако не влияет на теплопотери, поскольку эти пленки не отражают в ИК-диапазоне.

      Ни чистое стекло, ни окрашенная защитная пленка не могут отразить такое же количество солнечной энергии, как металлизированная защитная пленка. Поскольку длина волны отраженного излучения соответствует видимому и инфракрасному диапазонам, зеркальные пленки позволяют эффективно регулировать не только освещенность помещения, но и количество ИК-излучения, тем самым снижая тепло потери.
      Эффективность энергосберегающих пленок определяется их эмиссионностью, т. е. способностью поверхности абсорбировать тепло и отражать его (табл. 2). Чем ниже эмиссионность покрытия, тем меньшее количество тепла поглощается, и следовательно, тем большее количество тепла отражается обратно в помещение.

Таблица 2. Эмиссионность некоторых материалов

материал

эмиссионность

Полированное золото

2

Полированное серебро

5

Низкоэмиссионные пленки

29-65

Стандартные отражающие пленки

65-89

Стекло

84

Бумага, древесина

91

Белая эмаль, черный лак

96

      В отличие от стекла, практически не поглощающего солнечной энергии, зеркальные защитные пленки интенсивно поглощают в ультрафиолетовом диапазоне, предотвращая тем самым выцветание изделий и способствуя созданию благоприятного микроклимата в помещении.
  В условиях энергетического кризиса особую актуальность приобретает использование защитных пленок для повышения энергосберегающее остекления. Нормативный коэффициент сопротивления теплопередаче для оконных конструкций повысился с 0,39 до 0,5 (м2x°С)/Вт для большинства областей Украины. Однокамерный стеклопакет (не говоря об обычном однокамерном стеклопакете), этим требованиям не отвечает. Так как большая часть теплопотерь происходит через остекление окна, их можно уменьшить, улучшая теплозащитные свойства стеклопакета. С этой целью можно увеличивать толщину меж стекольного пространства, но лишь до определенной величины, т.к. усиливающийся процесс конвекции в воздушной прослойке влечет за собой дополнительные потери тепла. Можно увеличивать количество камер стеклопакета за счет дополнительных стекол, но в этом случае ухудшается светопрозрачность, возрастает вес окна и увеличивается расход стекла. А можно установить защитную оконную пленку. Теплозащитные отражающие пленки устанавливаются на поверхность внутреннего стекла, обращенную внутрь стеклопакета. Тепловой поток, уходящий из помещения, беспрепятственно проходит через первое стекло, т.к. сопротивление теплопередаче стекла ничтожно, но, наталкиваясь на пленку, тут же отражается внутрь помещения. При этом стекло нагревается и служит дополнительным источником тепла, а также снижает вероятность выпадания конденсата. Кроме того, пленка аккумулирует и переизлучает в помещение солнечную энергию. Таким образом, совершенствуя конструкцию окна и применяя защитную пленку, можно добиться того, что металлопластиковые окно из источника потерь тепла превратится в источник теплопоступлений.

       Для того чтобы уменьшать тепло потери, защитные пленки должны отражать в инфракрасной области спектра. Однако, поскольку обычные зеркальные пленки отражают и в видимом диапазоне тоже, снижается позрачность остекления, что часто бывает нежелательным.
 В настоящее время разработана технология производства отражающих слоев с минимальным отражением видимого света. Энергосберегающие пленки с многослойным ионо-плазменным напылением обеспечивающим высокое пропускание видимого света, практически полностью задерживают ультрафиолетовое излучение и снижают интенсивность инфракрасного на 50%. Правильная установка такой пленки в кардинально изменит микроклимат в помещении зимой и летом.


Почему защитные пленки предотвращают выцветание изделий?

Существуют несколько факторов, влияющих на выцветание:

  • ультрафиолетовый свет;
  • видимый свет;
  • тепло и влажность;
  • химические испарения (включая озон);
  • светостойкость красителей.



    Специальные стекла сокращают интенсивность ультрафиолетового излучения до 36-42%.
    Установка специальных пленок позволяет повысит этот показатель до 99%.
    Обычные защитные пленки не могут полностью остановить выцветание, однако они могут обеспечить максимальную защиту красок

       В случае использования золотой раскладки на белые соединители защелкиваются декоративные алюминиевые накладки (рис.2). Иногда, по желанию заказчика, используются и белые алюминиевые накладки.

Шпросы

Пример крестового соединения с декоративной накладкой.

Шпросы

Варианты крепления торцов раскладки.

Шпросы

Соединитель "Солнышко"
В арочных окнах часто устанавливают раскладку в виде солнечных лучей. Для крепления лучей под углом к прямой части рамки используется соединитель типа "солнышко".

Шпросы

Торцевые детали
Крепление раскладки к дистанционной рамке осуществляется с помощью торцевых деталей.


Шпросы

В рамке сверлится отверстие диаметром 3 мм и в него защелкивается стержень торцевой защелки. Когда в раскладке используются декоративные накладки, на ее торец защелкивается декоративная торцевая деталь. Для крепления раскладки в этом случае применяется другая торцевая защелка - узкая. Крепление лучей в соединителе "солнышко" происходит также с помощью специальной защелки - крепления торца (Т10180).
Шпросы

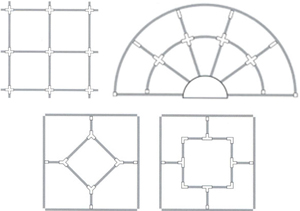

Пример типичных рисунков раскладки





Производство стеклопакетов

Технологический цикл изготовления стеклопакетов

        В 2006 году в связи с модернизацией и расширением производства введен в эксплуатацию новый цех по производству стеклопакетов, оборудованный автоматизированной линией фирмы Lisec (Австрия) с производственной мощностью 2500 стеклопакетов в сутки. Высокотехнологичная линия включает в себя: порезочный стол GFB 60/30, автомоечную и сушильную камеры RPL, автомат по гибу дистанционной рамки BSV 30/К, автомат по герметизации TAL 60 PS. Продукцией данной линии являются высококачественные стеклопакеты точно соблюденных размеров с повышенной герметичностью. Высокие и надежные свойства обеспечиваются благодаря новейшим технологиям, а именно:

  • в стеклопакеты устанавливается гнутая дистанционная рамка, которая технологически является более прогрессивным решением, чем сборная дистанционная рамка (используемая большинством производителей);
  • для герметизации стеклопакетов используется духкомпонентный герметик фирмы "FENZI", который равномерно, в необходимом количестве наносится на стеклопакет посредством автомата для герметизации TAL 60 PS.


Технологический процесс изготовления стеклопакетов на предприятии «СтеклоПЛАСТ» соответствует самым передовым разработкам в данной сфере и состоит из следующих этапов:

  • Резка стекла производится на ав томатическом столе GFB 60/30 в соответствии с планами раскроя. (на фото: резка стекла).









  • Гиб дистанционной рамки выполняется на автоматическом станке BSV 30K фирмы Lisec. Для этого данные о размерах и типе рамки экспортируются из программы оптимизации Хорт 2000 в компьютер BSV. Такая технология исключает использование угловых соединительных элементов, что повышает прочность и теплотехнические характеристики стеклопакетов. (на фото: гиб дистанционной рамки).



  • Следующий этап - полость дистанционной рамки заполняется абсорбентом:









  • В качестве контура первичной герметизации на дистанционную рамку экструдируется нетвердеющий герметик полиизобутилен Fezi (Италия)                (на фото: первичная герметизация).

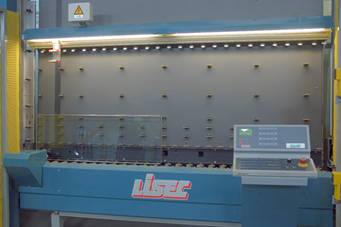

  • Сборка стеклопакетов происходит на полуавтоматической сборочной линии Lisec  с панельным прессом и конвейером подачи стеклопакетов на столы герметизации. Для мойки стекла используется очищенная по принципу обратного осмоса деминерализованная вода. (на фото: сборочная линия Lisec)







  • Вторичная герметизация (склеивание) стеклопакетов производится двухкомпонентным полисульфидным герметиком Fenzi.                                             (на фото: вторичная герметизация)





  • Готовые стеклопакеты упаковываютсяна специальных пирамидах и отправляются заказчику. Предприятие «Стеклопласт» дает гарантию на стеклопакеты – 5 лет.  (на фото: готовые стеклопакеты).









Ламинация

     Для декоративной отделки профилей ПВХ, например имитации под дерево, используется способ ламинирование поверхности профилей ПВХ прочной пленкой, наружная сторона которой отличается высокой стойкостью к атмосферным воздействиям, а также к ультрафиолетовым лучам и надолго сохраняет яркость расцветки. Ламинация в основном, воспроизводит структуру дерева: имитация текстуры дуба натурального, светлого и темного, а также красного дерева, однако используются и другие самые разнообразные расцветки акриловых пленок. Профили ПВХ могут быть ламинированы акриловыми пленками как с одной, так и с двух сторон.
     Каширование профиля (ламинация) заключается в нанесении на поверхность профиля ПВХ специальной многослойной пленки с тисненной поверхностью.
      Процесс ламинация профиля следующий: пленка наносится на поверхность готового профиля специальным способом, обеспечивающим максимально прочное соединение. Клеевой слой, расплавляясь в процессе нанесения пленки, соединяет поверхность пленки и профиля, образуя однородную структуру. По желанию заказчика профиль может поставляться с односторонней ламинацией (либо с внешней, либо с внутренней стороны) или с двухсторонней ламинацией (с внутренней и с внешней стороны ).
Для ламинации (каширования) пленками ПВХ применяют две сильно отличающиеся друг от друга клеевые системы:
Клей на основе растворителя-полиэстра, который используется уже более15 лет.
      Свободный от растворителей клей расплав на основе полиуретана, который в последние 4-5 лет с нарастающей скоростью завоевывает рынок.
       В последние годы многие предприятия в Европе стремятся перейти от технологии применения клеев с содержанием растворителей на системы, свободные от данных испаряющихся в атмосферу веществ, а именно – на полиуретановые клеи-расплавы. Данное стремления облицовывается еще и тем , что данный вид клея прошел сертификацию в специализированном институте по контролю и выдаче сертификатов.
       Полиуретановый клей – расплав является клеевой системой, не содержащей растворителей и имеет величину сухого остатка 100%. В результате процесса остывания клей-расплав быстро схватывается. Полиуретановый клей-расплав отличается от обычных видов тем, что в процессе его остывания происходит реакция образования полимерной сетки, в результате чего достигается значительное улучшение свойств клеевого соединения, а именно:

  • Заметное улучшение прочности.
  • Высокая влаго и паростойкость.

      Отличные эксплутационные свойства в температурном режиме от –40 С до +50 С. Высокая стойкость к климатическим условиям, что позволяет применение с наружи помещений.
      Пленки являются многослойными, общей толщиной 200 микрон. Верхний слой толщиной 50 микрон является акриловым - стойким к ультрафиолетовому излучению, поэтому в прцессе эксплуатации практически не изменяют своего цвета. Пленка не чувствительна к таким веществам как : амиачная вода, бензин, слабые водные растворы алкоголя, чистящие средства (без абразивов).
Пленка неустойчива по отношении к органическим растворителям, смесям органических растворителей и веществ, содержащих эти растворители (растворители лаков, полиуретан, клеящим средствам и т.д.)

В технологии ламинирование профиля с применением клея-расплава существуют определенные сроки:

  • 48 часов – время созревания до расплавки и сварки.
  • 72 часа – время созревания в зимних условиях t -15С.
  • 14 дней – время выдержки до процесса гибки профиля.
  • 2 месяца – достижения окончательной прочности при нормальной температуре.

      В 2008 году введена в эксплуатацию новая линия Barberan (Испания), предназначенная для ламинирования профиля ПВХ-пленками различной цветовой гаммы.











Нестандартная продукция

       Конструктивные возможности позволяют изготовить металлопластиковые окна любых типоразмеров: в форме арок,  трапеции, треугольника, многоугольные изделия, остроконечные изделия, и даже в форме  круга. Поэтому изготовление любой нестандартной конструкции не является проблемой.
        Арочные окна очень привлекательны, подчеркивают  индивидуальный архитектурный стиль дома.
        Арочные окна и нестандартные конструкции - это отличительная альтернатива к эксклюзивным проектам и является элементом художественного дизайна. Арочные окна изготавливаются как глухие, так и открывающиеся с разными углами и радиусами.
        Предприятие может предложить следующие виды арок из ПВХ:

  • Арки ПВХ  с правильным радиусом. Арки с правильным радиусом можно согнуть сразу с продолжением прямых частей профиля пвх.
  • Это позволяет исключить сварку прямых частей окна и арки, что экономит время и улучшает качество готового окна.
  • Арки с длиной дуги более 3,4 м.
  • Профиль для арки ПВХ с большим радиусом гнется дважды. Такой способ гнутья позволяет получить большие цельные конструкции.

       К нестандартным окнам можно отнести арочные окна, треугольные, круглые, овальные, окна с изогнутыми импостами, большие окна, словом, окна для непрямоугольных и больших проемов. Пластик - оптимальный материал для изготовления окон нестандартной формы. Изготовление нестандартных окон процесс трудоемкий и, соответственно, дорогой.
Существует ряд технологических ограничений, о которых необходимо знать покупателю: нестандартные окна дороже обычных из-за большей трудоемкости изготовления. Сроки изготовления увеличиваются на 5-10 рабочих дней при белом цвете и на 20 рабочих дней при ламинации (по сравнению с обычными прямоугольными окнами).
Ограничения по допустимым размерам таковы: минимальная ширина арочного окна должна быть не менее 700 мм, так как при меньшем радиусе невозможно качественно согнуть оконный профиль. Качественный минимальный радиус  для открывающейся арочной створки — 400 мм. При изготовлении треугольных окон минимально допустимый угол должен равняться 30?, иначе невозможно отрезать стекло, и свариваемая поверхность превышает длину нагревательных элементов сварочного станка. Круглое окно можно изготовить открывающимся. Необходимым условием в данном случае является установка вертикального или горизонтального импоста, на котором устанавливают петли. Поскольку арочные элементы пластиковых окон не армируются металлом, створку невозможно будет надёжно прикрепить к раме.

Арочные окна

      Сейчас существует возможность заказать пластиковые окна практически любой модели и конфигурации. Одним из наиболее интересных вариантов является арочное окно. ПВХ профиль отлично поддается любым преобразованиям. А как правило, нестандартные окна изготавливаются на заказ. Оговорив цветовую палитру, можно выигрышно подчеркнуть те или иные детали внутреннего убранства комнаты. А снаружи - создать иллюзию маленького европейского дома или средневекового замка. Изготавливаются арочные окна как глухие, так и с открыванием. Возможны любые модификации и комплектация фурнитурой. В то же время, арочное окно обладает всеми функциями стандартного окна.

Трапециевидные и треугольные окна.

Прямоугольные окна - это классика. Но есть возможность изменить мир своего дома. На рынке продаж окон из ПВХ материалов, все большую популярность приобретают окна оригинальной формы. Арки, эркеры, трапеции, треугольные.

Осуществить такое желание не сложно. По желанию заказчика треугольные и трапециевидные окна создаются глухими, откидными,поворотно-откидными.Всё зависит от остроты угла конструкций.Для качественной сварки угла рекомендуют не заказывать окна с углами меньше 30гр.  Для разработки такого окна требуется больше времени и работы, соответственно и цена на них выше.

Круглые окна.

 Сегодня можно оформить круглым окном помещение в коридоре, между лестницами, в спальне. Продумать устройство круглого окна нужно уже на стадии проектирования здания. Пластиковые профили, которые используются для создания различных типов окон, принимают любую форму. Окна могут быть сплошные без открывания,  можно изготовить открывающимся. Необходимым условием в данном случае является установка вертикального или горизонтального импоста, на котором устанавливают петли. Поскольку арочные элементы пластиковых окон не армируются металлом, створку невозможно будет надёжно прикрепить к раме.Если же вы настаиваете на, чтоб вам изготовили круглое окно с круглой створкой то производитель как правило может отказать вам в гарантии этого изделия.

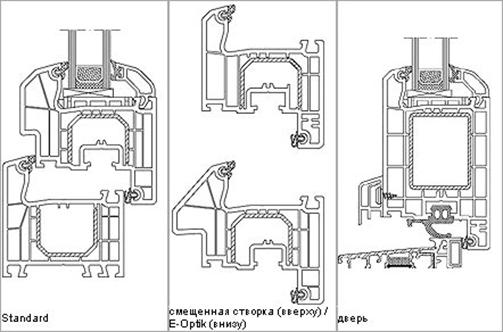

Штульповые окна.

Любое объяснение требует наглядности. Так и с определением штульповых конструкций. Представьте себе сказочное окно, из которого дружелюбно смотрела бабушка-рассказчица и говорила «Сказка - ложь, да в ней намек: добрым молодцам урок». Именно так - настежь и свободно распахиваются штульповые окна.

Еще одним элементом профильной системы является импост. Он представляет собой вертикально или горизонтально расположенный профиль, внутреннее пространство которого разделено на камеры. В одной из них находится металлический усилитель. Импост предназначен для соединения створок окна, причем такого, чтобы они могли открываться независимо друг от друга. Кроме того, он обеспечивает жесткость оконной конструкции. Штульп по функциональному назначению сравним с импостом, но служит для соединения зависимых друг от друга створок (то есть открытие одной возможно только после открытия другой). Таким образом, штульп, в отличие от импоста, является не частью рамы, а составным элементом створки.



Дополнительная комплектация

На предприятии «Надежные окна» существует широкий выбор дополнительной комплектации:

Антимоскитные сетки
(хотя в наших широтах москитов нет, она превосходно защищает от комаров и мух, удобна в эксплуатации, легко устанавливается и снимается, при необходимости моется; москитные сетки по желанию заказчика изготавливаются белые и коричневые — под цвет ламината; единственное препятствие для установки москитных сеток — наличие решеток на окнах);



        Отливы
Наше предприятии производит отливы различных модификаций  и материалов (алюминиевые и оцинкованные, покрытые полиэстером; по желанию отливы могут быть белыми или коричневыми).

Алюминиевые отливы.
Основное преимущество алюминиевого отлива в том, что он:

  • Обладает высокой жесткостью;
  • Стоек к воздействию атмосферных осадков;
  • Стоек к перепадам температур;
  • Сохраняет аккуратный внешний вид на протяжении десятков лет.

Оцинкованные отливы.
Отливы оцинкованные покрытые полиэстером обладают рядом преимуществ перед обычными железными и оцинкованными отливами:

  • Высокая стойкость к воздействию атмосферных осадков и перепадов температур;
  • Более эстетичен и аккуратен.



       Подоконники ПВХ
Наше предприятие предлагает подоконники различной ширины — от 100 мм до 700 мм, наряду с белыми подоконниками возможен заказ ламинированных подоконников с рисунком под дерево и мрамор, по желанию подоконники комплектуются заглушками; при оформлении заказа с клиентом следует обязательно уточнить, нужен ли подоконный профиль (его толщина 30 мм), к которому крепится подоконник и отлив, поскольку от этого зависит высота окна).
Подоконники пластиковые лучший выбор, потому что подоконники лучше, чем:

  • Подоконники с покрытием ПВХ-пленкой, т.к. пластиковый устойчив к царапинам и горячим предметам, а также легок в уходе.
  • Подоконники с покрытием CPL, т.к. пластиковый безопасный для здоровья (CPL производится на основе меламиновых смол, содержащих формальдегид, а уникальное покрытие ELESGO – на основе акриловых смол).
  • Подоконники на основе древесно-полимерных композитов, т.к. пластиковый прочнее.
  • Подоконники на основе ДСП, т.к. пластиковый абсолютно влагостойкий.
  • Подоконники из натурального дерева, т.к. пластиковый не требует особого ухода.
  • Подоконники из натурального камня (гранитные и мраморные подоконники), т.к. пластиковый несравнимо дешевле.



ПВХ Данке

    Подоконник ПВХ Данке – это очень достойная по внешнему виду, чрезвычайно легкая в уходе, приятная на ощупь, доступная по цене альтернатива природным материалам – мрамору и дереву. Эксклюзивные декоры позволяют использовать подоконник помимо его основных функций как подоконника, еще и как элемент дизайна интерьера.

     Преимущества подоконников Данке:
Идеально гладкая глянцевая поверхность позволяет максимально упростить уход за подоконником и не требует использования чистящих средств как обычный подоконник, с шероховатой поверхности которого с каждым годом все сложнее отчистить загрязнения. А его внешний вид при этом оставляет желать лучшего. Пластиковый подоконник не имеет таких проблем и десятилетиями, как и Ваше новое окно, сохраняет свою презентабельность.
Высокая стойкость к износу и царапанью поверхности легко позволяет перемещать по подоконнику цветочные горшки и прочие предметы интерьера без ущерба для его глянцевой поверхности.
Высокая термостойкость позволяет подоконнику выдерживать горячие предметы,  в том числе и тлеющую сигарету, хотя в этом случае все-таки лучше использовать предназначенную для сигарет пепельницу.

  • Абсолютная влагостойкость и паростойкость обеспечивают долгосрочное беспроблемное использование подоконника без угрозы расслоения и набухания от влажности или сырости, как это, к сожалению, происходит например, с подоконниками из ДСП или некачественно обработанного дерева.
  • Устойчивость к ультрафиолету сохраняет первоначальный вид подоконника десятилетиями. Тепличный эффект солнечных лучей через оконное стекло никоим образом не изменит ни  цвет, ни рисунок подоконника.
  • Эксклюзивная конструкция подоконника обеспечивает необходимую для подоконника прочность при эксплуатации и позволяет становиться на него, например, при мойке окон, не боясь, что подоконник будет поврежден.
  • Эксклюзивные декоры, великолепно воспроизводящие натуральные мрамор и дерево в глянце, удовлетворят не только эстетические требования потребителей.  Известно, что натуральные материалы помимо высокой и недоступной большинству потребителей стоимости очень прихотливы и требовательны в уходе. Так, мрамор, например, очень боится цветных напитков, таких как кофе или вино. Пятна от них остаются практически навсегда. Подоконник лишен этих недостатков и может широко применяться как элемент дизайна интерьера.

Продукция сертифицирована в соответствии с требованиями Госстандарта Украины

Подоконники Данке. Комплектующие

Заглушка торцевая
Торцевая заглушка к подоконникам


Подоконник комплектуется специальными торцевыми заглушками из полипропилена.  Специально разработанная конструкция заглушек позволяет надежно зафиксировать их на подоконнике. Цвета заглушек подобраны таким образом, чтобы составлять с подоконником единое целое. Длина заглушки - 350 мм.

Угловое соединение
Угловое соединение подоконников


Если Вам необходимо сделать угловое соединение двух подоконных досок (например, при установке    подоконника в эркерах), то Вы можете использовать универсальный угловой соединитель, рассчитанный на стыковку подоконников под углами в 90 или 135 градусов

Цветовая гамма:

  • Под мрамор – терракотовый оттенок, серый оттенок, тепло кремовый оттенок,  тёмно-бежевый оттенок, серо-голубой оттенок.
  • Под натуральное дерево – светлое дерево, золотой дуб, махагон, венге.
  • Классический белый цвет и белый сатин.



ПВХ Open TeckTM

       Пластиковые ПВХ-подоконники Open TeckТМ могут легко использоваться как при строительстве новых зданий, так и при ремонте помещений. Подоконная доска (подоконник) — немаловажная деталь жилья в целом и оконной системы в частности. Подоконник скрывает разницу между толщиной стены и оконной коробки, организует переход от внутреннего пространства помещения к внешнему миру. Недаром к этой, вроде бы скромной детали, всегда так внимательны архитекторы и дизайнеры.
Open Teck ™ — всем известна как крупнейший производитель в Украине подоконника ПВХ шириной от 100 мм до 700 мм с шагом в 50 мм, а также широкого ассортимента пластиковых отливов, и комплектующих к ним. Подоконники 500мм и 700мм производятся с двумя капиносами. По желанию заказчика капиносы могут быть обрезаны.

схема порезки     Заглушки к подоконникам:
Заглушка 300мм с двумя капиносами (20 мм)

  • Заглушка 600мм с двумя капиносами (20 мм)
  • Соединительная заглушка 600 мм с двумя капиносами (20 мм)

Порезка по длине и расчёт стоимости подоконников производится точно по размерам заказчика.

     Пластиковые подоконники изготавливаются из экологически безопасных и невоспламеняющихся материалов. Невосприимчивость к воздействию влаги и микроорганизмов позволяет эксплуатировать подоконники ПВХ в помещениях при нарушении норм влажности и температуры (сырые дома, ванные комнаты, бассейны и производственные помещения). Долговечные, цветоустойчивые, влагостойкие и ударопрочные пластиковые подоконники не поддаются коррозии и гниению, легко моются. Верхняя поверхность подоконника покрывается специальной термоклееной пленкой, что делает их устойчивыми к механическому износу, царапинам, ударам, агрессивным пятнам и нечувствительными к бытовой химии.
     Конструкция ребер жесткости обеспечивает подоконникам прочность, они не подвержены усадке, имеют низкий коэффициент теплового расширения и устойчивы к длительным тепловым нагрузкам. Подоконники не требуют ни дополнительной покраски, ни лакирования, ни специального ухода.

Преимущества пластиковых подоконников Open Teck ™:

Экологически чистые
Производя профильные системы для производства окон из ПВХ, компании уже перешли к применению исключительно экологически чистых и безопасных ингредиентов на основе системы "greenline". Та же участь постигла и подоконные доски, которые изготавливаются из того же поливинилхлорида. Поэтому их смело рекомендуют использовать в медицинских учреждениях, в детских садах и школах, ну и, конечно же, в наших домах и офисах.

Прочные
Современные пластиковые (ПВХ) подоконники способны выдерживать довольно большой груз за счет того, что имеют многокамерную структуру, благодаря чему и достигается их особенная жесткость и прочность.

Трудновоспламеняемые
Пластиковые подоконники OPEN TECK ™ отличаются своей легкостью, при этом изящно выглядят и изготовлены из материалов, устойчивых к самым высоким температурам. Поэтому возможность к воспламенению сводится практически к нулю, а в случае пожара такой подоконник не будет способствовать дальнейшему распространению огня.

Влагостойкие
В помещениях с нарушением норм влажности они просто рекомендованы к использованию, так как нечувствительны к влаге.

Долговечные
Подоконники на основе ПВХ не притягивают пыль, они практически не требуют ухода. При загрязнении его нужно всего лишь промыть легким мыльным раствором. Их не нужно ежегодно красить и ремонтировать. Срок службы у них очень длительный и на протяжении 30—40 лет эксплуатации не изменяют своего внешнего вида.

Экономичные
Неоспоримым преимуществом пластиковых подоконников OPEN TECK ™ является их невысокая стоимость.



Подоконники Open Teck ™ производятся в четырех вариантах декора: белый, светлый мрамор, золотой дуб, махагон.
типоразмеры
четыре варианта декора

  Разнообразие типоразмеров позволяет подобрать и смонтировать подоконник для любого оконного проёма.


Внешне пластиковые подоконники мало отличаются от других видов подоконников. С лицевой стороны на гладкую поверхность наносится защитная плёнка, имитирующая декоративный рисунок.

Основные преимущества подоконников:

  • стойки к воздействию солнечного света;
  • водонепроницаемы;
  • благодаря многокамерной конструкции достаточно прочны и жестки;
обладают хорошими теплоизолирующими свойствами; трудновоспламенимы; долговечны
